Ersatzteile für den Mirka LEROS 950CV 225mm Wand- und Deckenschleifer

Aktueller Stand der Ersatzteilliste 19.01.22.

Viele Bauteile sind bei den zwei LEROS-Varianten ( Lang- bzw. Kurzvariante) identisch. Die Bauteile, die exklusiv für die LEROS-Kurzvariante vorgesehen sind, sind in der untenstehenden Liste rot hinterlegt und in der techn. Zeichnung aufgeführt.

Beschreibung der einzelnen Ersatzteile nachfolgend:

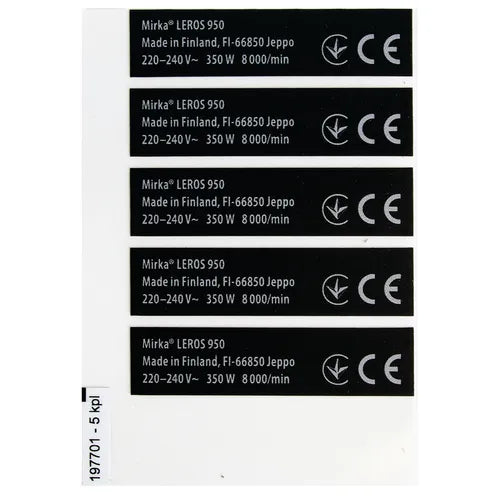

Bauteil-Set A / Bauteil 1: Etikett für LEROS - MIW9520111

Typenschild "Mirka LEROS 950CV 220-240 V" - 5 Stück

Bauteil 2: Geschwindigkeitsregler für LEROS - MIW9510211

Geschwindigkeitsregler / Speed Controller - Nicht im Handel erhältlich, bitte kontaktieren Sie den Mirka Maschinenservice

Bauteil 4: Bedienfeld - MIW9510411

Button Plate - 1 Stück

Bauteil 5: Schlauchring - MIW9510511

Schlauchring / Dust Guide - 1 Stück

Bauteil 6: Lückenfüller 3 mm - MIW9510611

Lückenfüller / Gap Filler 3 mm - 1 Stück

Bauteil 7: Rohrdichtung + 2 Schaumstoffdämpfer - MIW9510711

Pipe Sealing + 2 Foam Dampers - 1 Stück

Bauteil 8: Y-Abzweigung Oberseite - MIW9510811

Y-Branch Top - 1 Stück

Bauteil 9: Y-Abzweigung Unterseite - MIW9510911

Y-Branch Base - 1 Stück

Bauteil-Set B / Bauteil 10, 12, 19& 20: Schrauben-Set für Griff - MIW9521011

Schrauben Set für Griff
Bauteil 10: Schraube STP 2,5 x 16 mm, Anziehmoment 0,8 Nm - 7 Stück
Bauteil 12: Schraube 2,5 x 25 mm, Anziehmoment 0,8 Nm - 1 Stück
Bauteil 19: Schraube STP 3 x 16 mm, Anziehmoment 1,4 Nm - 9 Stück
Bauteil 20: Gummiunterlage 10 x 21 x 1,5 mm - 2 Stück

Bauteil-Set C / Bauteil 11: PCB Abstandsscheiben-Set - MIW9521111

PCB Abstandsscheiben Set
Bauteil 11: Abstandsteiben - 8 Stück

Bauteil-Set D / Bauteil 12: PCB Schrauben-Set - MIW9521211

PCB Schrauben Set
Bauteil 12: Schraube 2,5 x 25 mm, Anziehmoment 0,5 Nm - 8 Stück

Bauteil 13: Linke Griffabdeckung - MIW9511311

Griffelement links - 1 Stück

Bauteil 14: Mutter M12 - MIW9511411

Mutter M12 / Nut M12 - 1 Stück

Bauteil-Set E / Bauteil 15, 26 & 27: Stromanschlussmontagesatz

Power Socket Assembly Kit - MIW9521511
Bauteil 15: Stromanschlusseinheit - 1 Stück
Bauteil 26: Masseschraube, Anziehmoment 0,8 Nm - 1 Stück
Bauteil 27: Sternscheibe M3 - 1 Stück

Bauteil-Set E / Bauteil 93, 26 & 27: Stromanschlussmontagesatz LEROS-Kurversion

Power Socket Assembly Kit - MIW9521511
Bauteil 93: Stromanschlusseinheit - 1 Stück
Bauteil 26: Masseschraube, Anziehmoment 0,8 Nm - 1 Stück
Bauteil 27: Sternscheibe M3 - 1 Stück

Bauteil 16: Schlauchanschluss - MIW9511611

Schlauchanschluss - 1 Stück

Bauteil 17: Abschlussstück - MIW9511711

Abschlussstück - 1 Stück

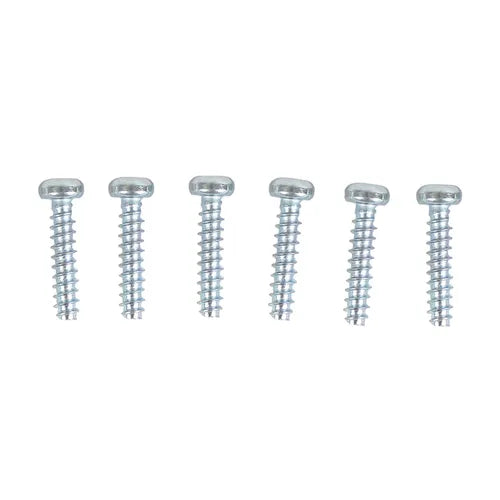

Bauteil-Set F / Bauteil 18: Schrauben-Set Y-Abzweigung - MIW9521811

Schrauben Set Y-Branch
Bauteil 18: Schraube 3 x 14 mm, Anziehmoment 0,8 Nm - 6 Stück

Bauteil 21: Rechte Griffabdeckung - MIW9512111

Griffelement Rechts - 1 Stück

Bauteil 22: Netzkabel 4,3m CE 230V EU - MIE9016011

Kabel mit austauschbarem Stecker 4,3m CE 230V EU - 1 Stück

Bauteil 23: Stange - MIW9512311

Stange - 1 Stück

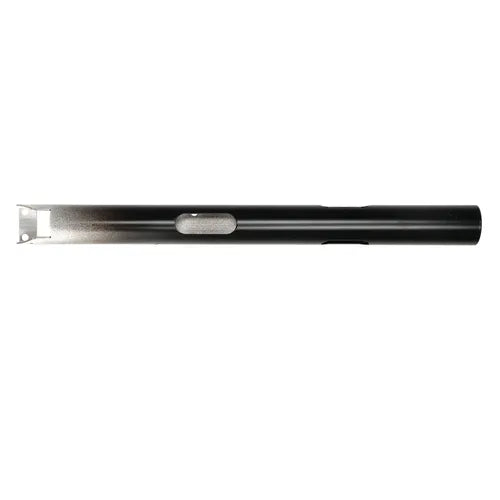

Bauteil 94: Stange kurz - MIW9519411

Stange für LEROS-Kurzversion- 1 Stück

Bauteil 24: Strom- und Signalkabel - MIW9512411

Strom- und Signalkabel - Nicht im Handel erhältlich, bitte kontaktieren Sie den Mirka Maschinenservice

Bauteil 95: Strom- und Signalkabel kurz - MIW9519511

Strom- und Signalkabel für LEROS-Kurzversion - Nicht im Handel erhältlich, bitte kontaktieren Sie den Mirka Maschinenservice

Bauteil-Set G / Bauteil 25: Staubschlauch-Set - MIW9522511

Dust Hose Kit
Bauteil 25: Staubschlauch - 2 Stück

Bauteil 30: Lüfterhaube - MIW9513011

Lüfterhaube - 1 Stück

Bauteil 31: Verkleidungsdeckel - MIW9513111

Fairing Cover - 1 Stück

Bauteil-Set H / Bauteil 33: Schraubenset Verkleidung - MIW9523311

Schraubenkit Verkleidung
Bauteil 33: Schraube STS 2,5 x 10 mm, Anziehmoment 0,8 Nm - 12 Stück

Bauteil-Set I / Bauteil 34, 58, 59 & 60: Dynamischer Gewichtssatz Generation 2 - MIW9525811

Dynamic Weight Kit Gen. II
Bauteil 34: Unterlegscheibe Lüfter M5 - 1 Stück
Bauteil 58: Mutter M3, Anziehmoment 3 Nm - 1 Stück
Bauteil 59: Dynamisches Gewicht Gen. 2 - 1 Stück
Bauteil 60: Distanzscheibe - 1 Stück

Bauteil-Set Y / Bauteil 32, 34 & 36: Dynamischer Gewichtssatz Generation 1 - MIW9523211

Dynamic Weight Kit Gen. I
Bauteil 32: Schraube M5 x 10 mm, Anziehmoment 3 Nm - 1 Stück
Bauteil 34: Unterlegscheibe Lüfter M5 - 1 Stück
Bauteil 36: Dynamisches Gewicht Gen. 1 - 1 Stück

Bauteil 35: Lüfterrad - MIW9513511

Lüfterrad - 1 Stück

Bauteil 37: Motor 230 V - MIW9513711

Motor 230 V - Nicht im Handel erhältlich, bitte kontaktieren Sie den Mirka Maschinenservice

Bauteil-Set J / Bauteil 61: Schrauben-Set für Motor Generation 2 - MIW9526111

Schrauben Set für Motor Gen. II
Bauteil 61: Schraube M4 x 25 mm, Anziehmoment 1,6 Nm - 4 Stück

Bauteil-Set Z / Bauteil 38 & 41: Schrauben-Set für Motor Generation 1 - MIW9523811

Schrauben Set für Motor Gen. I
Bauteil 38: Mutter M3, Anziehmoment 1,4 Nm - 4 Stück
Bauteil 41: Schraube M3 x 12 mm - 4 Stück

Bauteil 39: Verkleidung - MIW9513911

Verkleidung - 1 Stück

Bauteil-Set K / Bauteil 40 & 45: Abdeckkappen-Satz - MIW9524011

Cover Cap Kit
Bauteil 40: Schraube STS  2,5 x 8 mm T±8, Anziehmoment 0,8 Nm - 2 Stück
Bauteil 45: Abdeckkappe

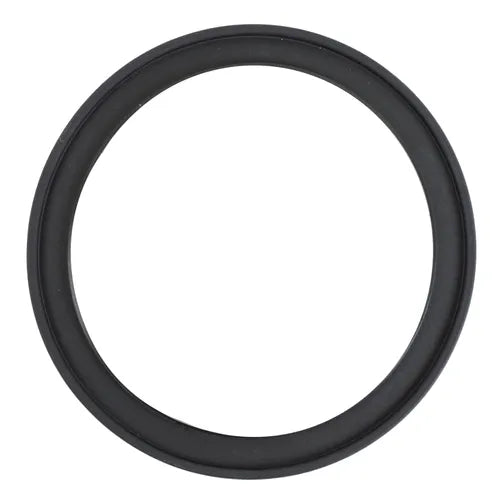

Bauteil 42: Tellerbremse - MIW9514211

Tellerbremse - 1 Stück

Bauteil 43:  Schleifteller Ø 225 mm - MIW9514312

Schleifteller Hart Ø 225 mm, 25 Loch, Grip-Klettsystem, inkl. 8 Schrauben - 1 Stück

Bauteil 44: Schraube für Schleifteller - MIW9514411

Schraube für Schleifteller
Schraube - Anziehmoment 10 Nm - 1 Stück

Bauteil 46: Softauflage Ø 225 mm - MIW9514611

Softauflage Ø 225 mm, 5 mm Dicke, 25-Loch Grip-Klettsystem - 1 Stück

Bauteil-Set L / Bauteil 47: Lochschrauben-Set - MIW9514711

Lochschrauben Set
Bauteil 47: Lochschraube, Anziehmoment 0,8 Nm - 8 Stück

Bauteil-Set M / Bauteil 48, 50& 51: Verbindungsschrauben-Set - MIW9524811

Verbindungsschrauben Set
Bauteil 48: Schraubenkappe - 2 Stück
Bauteil 50: O-Ring 7,65 x 1,78 mm - 4 Stück
Bauteil 51: Verbindungsschraube M5 x 8 mm, Anziehmoment 4 Nm - 4 Stück

Bauteil 49: Gelenkring - MIW9514911

Gelenkring - 1 Stück

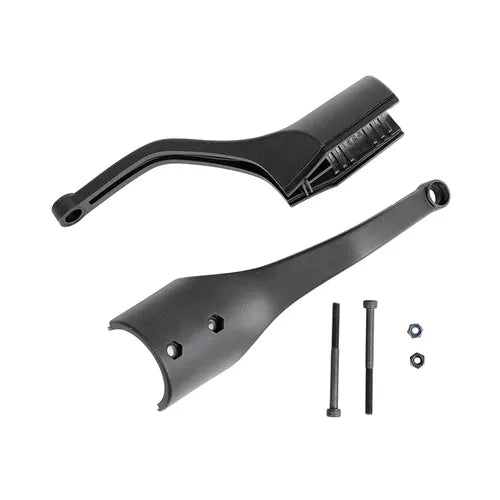

Bauteil-Set N / Bauteil 52, 53 & 54: Gabelgelenk-Set - MIW9515411

Gabelgelenk Set
Bauteil 52: Schraube M4 x 50 mm, Anziehmoment 1,4 Nm - 2 Stück
Bauteil 53: Gabelgelenk - 2 Stück
Bauteil 54: Sicherungsmutter M4 - 2 Stück

Bauteil-Set N / Bauteil 18,52, 54, 96& 97 : Gabelgelenk-Set mit Handgriff - MIW9525411

Gelenkgabelsatz mit Handgriff für LEROS-Kurzvariante
Bauteil 18: Schraube 3 x 14 mm, Anziehmoment 0,8 Nm - 2 Stück
Bauteil 52: Schraube M4 x 50 mm, Anziehmoment 1,4 Nm - 2 Stück
Bauteil 54: Sicherungsmutter M4 - 2 Stück
Bauteil 96: Gabelgelenk mit Handgriff rechts - 1 Stück
Bauteil 97: Gabelgelenk mit Handgriff links - 1 Stück

Bauteil 57: Spindel und Lagersatz - MIW9525711

Spindle + Bearing Assembly - 1 Stück
