Festool Schwalbenschwanzzinken-Schablone für halbverdeckte Eckverbindungen mit dem Verbindungssystem VS 600
- Schablone zur Herstellung halbverdeckter Schwalbenschwanz-Verbindungen in Kombination mit dem Verbindungssystem VS 600
- Verfügbar in zwei Zinkengrößen: SZ 14 für Werkstückdicken von 14 bis 20 mm und SZ 20 für Werkstückdicken von 21 bis 28 mm

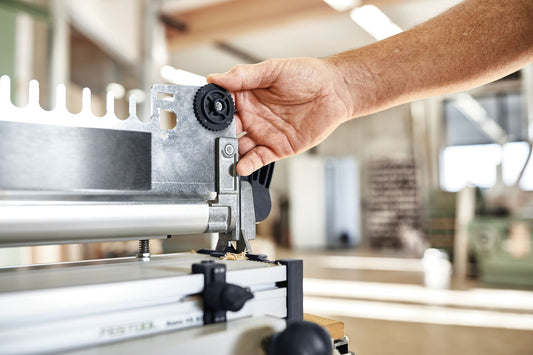

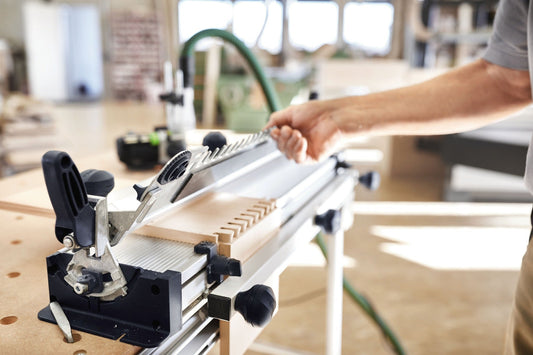

- Einfaches Einlegen in die Grundeinheit VS 600 ermöglicht jederzeit wiederholbare Eckverbindungen

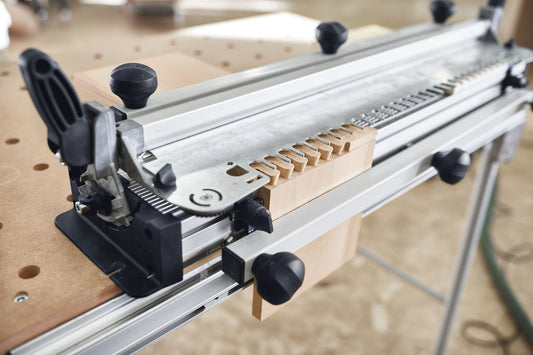

- Seitliche Anschläge fixieren Schablone und Werkstück exakt

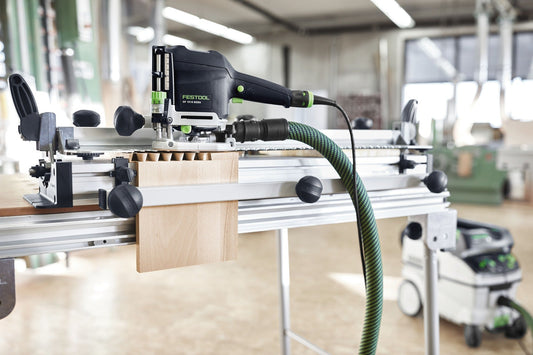

- Geeignet für die Oberfräsen OF 900, OF 1000, OF 1010, OF 1010 R und OF 1400
- Passender Kopierring für die Oberfräse OF 1010 ist im Lieferumfang enthalten
Produktbeschreibung
Die Festool Schwalbenschwanzzinken-Schablone ist das passende Zubehör für das Verbindungssystem VS 600 und dient der präzisen Herstellung halbverdeckter Schwalbenschwanz-Verbindungen in Massivholz. Eingelegt in die Grundeinheit VS 600 bildet die Schablone zusammen mit einer Festool Oberfräse ein durchdachtes System, mit dem klassische Schwalbenschwanz-Eckverbindungen jederzeit reproduzierbar gefertigt werden können.
Zwei Ausführungen stehen zur Wahl: Die Variante SZ 14 erzeugt Zinken mit einer Größe von 14 mm und ist auf Werkstückdicken von 14 bis 20 mm ausgelegt. Die Variante SZ 20 fertigt 20 mm große Zinken und eignet sich für stärkere Werkstücke von 21 bis 28 mm. Beide Schablonen werden mit dem jeweils passenden Kopierring für die Oberfräse OF 1010 geliefert.
Seitliche Anschläge sorgen für die exakte Ausrichtung von Schablone und Werkstück. Damit lassen sich Korpus- und Schubladenverbindungen aus Massivholz präzise und in gleichbleibender Qualität herstellen, ohne dass jede Verbindung neu angerissen werden muss.
Technische Daten
| Produkttyp |
Zubehör |
| Produktgruppe |
Zubehör für VS 600 |
| Hauptkapitel |
Fräsen |
| Werkstückdicke SZ 14 |
14 bis 20 mm |
| Werkstückdicke SZ 20 |
21 bis 28 mm |
| Zinkengröße SZ 14 |
14 mm |
| Zinkengröße SZ 20 |
20 mm |
| Geeignete Oberfräsen |
OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400 |
| Packungsinhalt |
1 Stück |
Verfügbare Ausführungen im Überblick
| Ausführung |
Zinkengröße |
Werkstückdicke |
Mitgelieferter Kopierring |
SKU |
| VS 600 SZ 14 |
14 mm |
14 bis 20 mm |
Kopierring Ø 17 mm für OF 1010 |
FT488877 |
| VS 600 SZ 20 |
20 mm |
21 bis 28 mm |
Kopierring Ø 24 mm für OF 1010 |
FT488878 |
Hinweis zu Kopierringen für die OF 1400
Im Lieferumfang beider Ausführungen ist ein Kopierring für die Oberfräse OF 1010 enthalten. Beim Einsatz mit der Festool OF 1400 müssen die passenden Kopierringe separat bestellt werden.
Anwendungsbereiche

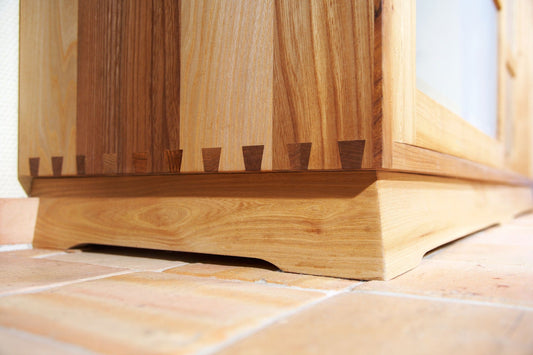

- Halbverdeckte Schwalbenschwanz-Eckverbindungen in Massivholz
- Korpusbau im Möbel- und Schreinerhandwerk
- Herstellung klassischer Schubladenverbindungen
- Reproduzierbare Serienfertigung von Eckverbindungen
Lieferumfang
- 1 Schwalbenschwanzzinken-Schablone in der gewählten Größe (SZ 14 oder SZ 20)
- Bei SZ 14: 1 Kopierring Ø 17 mm für OF 1010
- Bei SZ 20: 1 Kopierring Ø 24 mm für OF 1010
Vorteile auf einen Blick
- Reproduzierbare Schwalbenschwanz-Verbindungen ohne aufwändiges Anreißen
- Exakte Fixierung von Schablone und Werkstück durch seitliche Anschläge
- Zwei Größen für unterschiedliche Werkstückdicken verfügbar
- Passender Kopierring für die OF 1010 bereits enthalten
- Kompatibel mit fünf Festool Oberfräsen-Baureihen
- Bewährtes System in Kombination mit dem Verbindungssystem VS 600
Häufige Fragen (FAQ)
Welche Ausführung der Schwalbenschwanzzinken-Schablone ist die richtige?
Die Wahl richtet sich nach der Werkstückdicke. Für Werkstücke von 14 bis 20 mm ist die Variante SZ 14 mit 14 mm Zinkengröße vorgesehen, für stärkere Werkstücke von 21 bis 28 mm die Variante SZ 20 mit 20 mm Zinkengröße.
Mit welchen Festool Oberfräsen lässt sich die Schablone einsetzen?
Die Schablone ist für die Festool Oberfräsen OF 900, OF 1000, OF 1010, OF 1010 R und OF 1400 vorgesehen.
Ist ein Kopierring im Lieferumfang enthalten?
Ja, der jeweils passende Kopierring für die Oberfräse OF 1010 wird mitgeliefert. Bei der Ausführung SZ 14 ist es ein Kopierring Ø 17 mm, bei SZ 20 ein Kopierring Ø 24 mm.
Was ist beim Einsatz mit der OF 1400 zu beachten?
Die mitgelieferten Kopierringe passen zur OF 1010. Für die OF 1400 müssen die passenden Kopierringe separat bestellt werden.
Wird zusätzlich das Verbindungssystem VS 600 benötigt?
Ja, die Schablone wird in die Grundeinheit VS 600 eingelegt und kann nur in Kombination mit diesem Verbindungssystem genutzt werden.
Jetzt die passende Festool Schwalbenschwanzzinken-Schablone für das Verbindungssystem VS 600 auswählen und halbverdeckte Eckverbindungen in Profi-Qualität fertigen.
