Festool Mittelseitenverbinder für die Dübelfräse DOMINO DF 500
- Lösbare Mittelseitenverbindung für stabile, wieder lösbare Möbelkonstruktionen
- Zwei Ausführungen: MSV D8/25 für reine DOMINO-Fräsung und MSV-LR32 D8/25 für Kombination mit 5 mm Lochreihenbohrung
- Verbindungsbeschlag D8 für die 8 mm DOMINO Dübelfräsung mit Dübelfräse DF 500, DF 500 R und DFC 500
- Großer Anzugsweg und lange Bolzen für einfachen Möbelaufbau, auch allein
- Toleranzausgleich von bis zu 1,4 mm bei Fräs- und Zuschnittarbeiten
- Geeignet für Plattendicken von 18 bis 28 mm
Produktbeschreibung
Der Festool Mittelseitenverbinder gehört zum DOMINO Verbindungssystem und ermöglicht stabile, gleichzeitig wieder lösbare Verbindungen im Möbel- und Korpusbau. Die flächenbündigen Beschlagselemente schützen die einzelnen Möbelteile vor Kratzern und sorgen für ein sauberes Endergebnis. Aufgrund der einfachen Positionierung über das DOMINO-System sind zusätzliche Anschläge oder Positionierungshilfen nicht notwendig.
Die Verbinder werden mit der Dübelfräse DOMINO DF 500 verarbeitet, eine zusätzliche Spezialmaschine ist nicht erforderlich. Der große Anzugsweg in Kombination mit den langen Bolzen erleichtert den Schrankaufbau spürbar und ermöglicht den Aufbau auch im Alleingang. Der hohe Toleranzausgleich von bis zu 1,4 mm gleicht Fräs- und Zuschnittabweichungen zuverlässig aus.

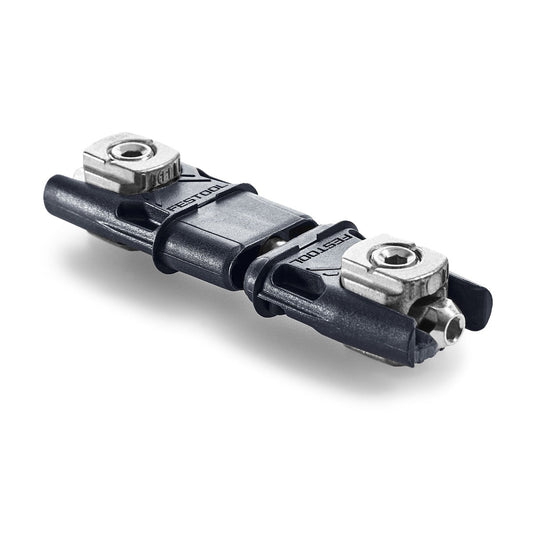

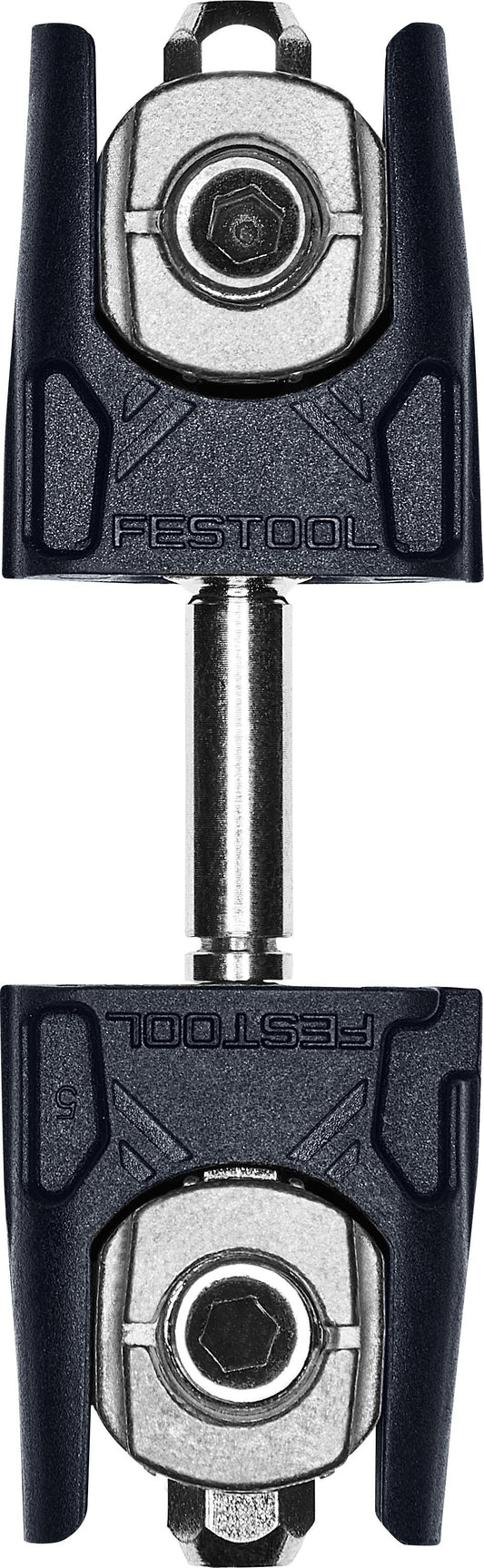

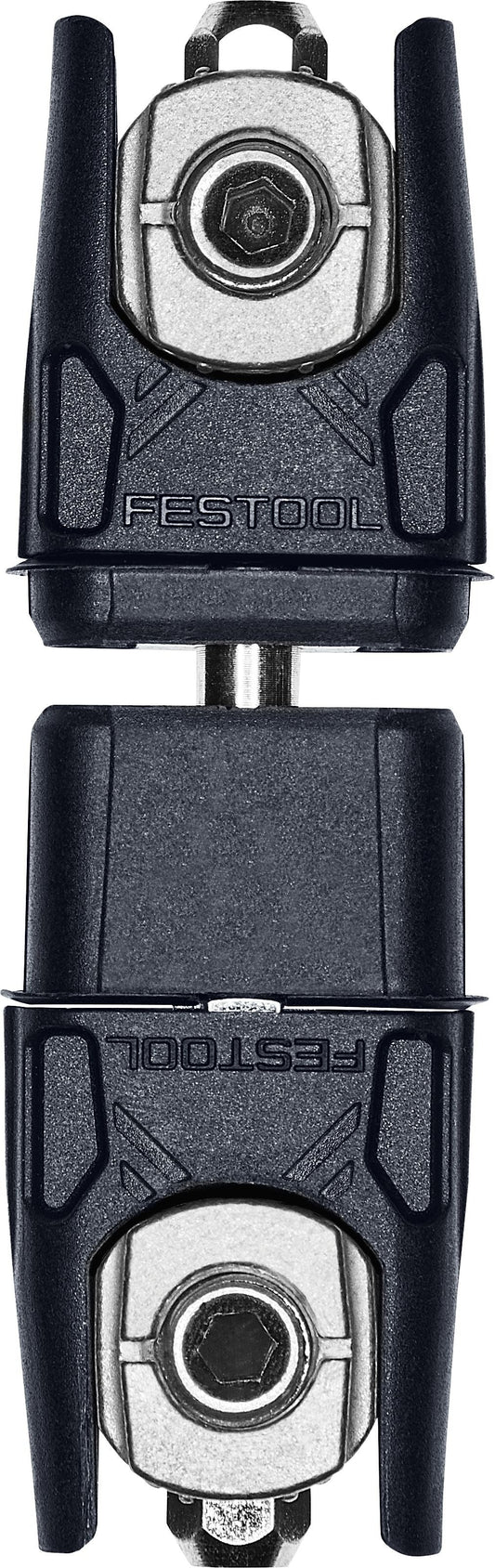

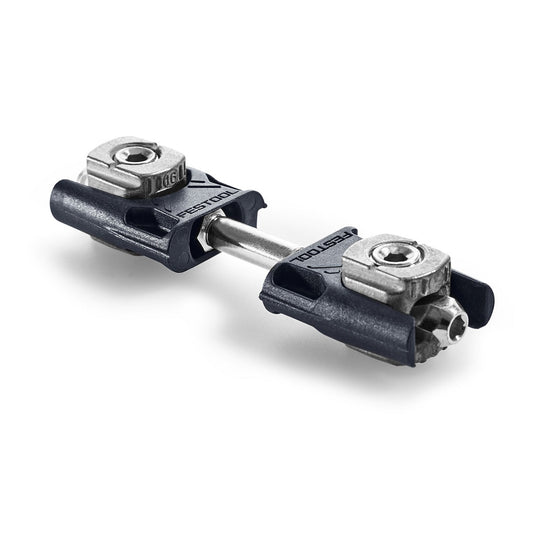

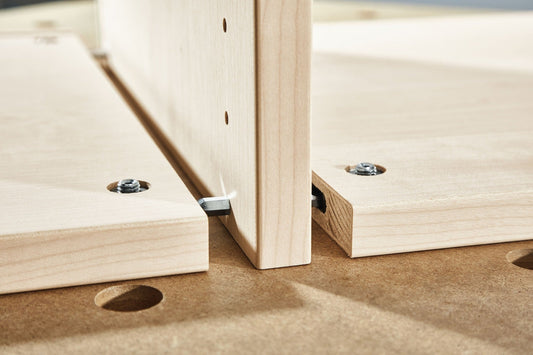

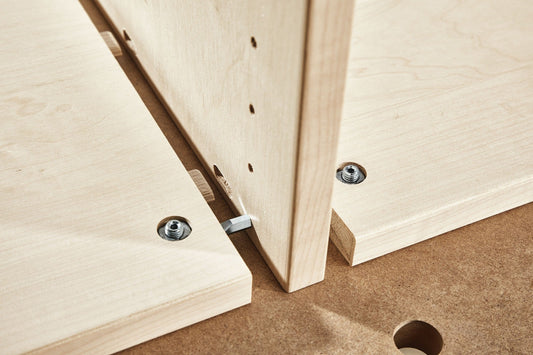

Festool bietet den Mittelseitenverbinder in zwei Ausführungen: Die Standard-Variante MSV D8/25 wird sowohl in der Schrankseite als auch im Konstruktionsboden mit der DOMINO Dübelfräse DF 500 positioniert. Die Variante MSV-LR32 D8/25 ist hingegen für die Kombination einer 5 mm Lochreihen-Durchgangsbohrung in der Schrankseite mit einer DOMINO-Fräsung im Konstruktionsboden konzipiert. Beide Ausführungen werden ohne Abdeckkappen geliefert.
Technische Daten
| Merkmal |
Wert |
| Verbindungsbeschlag |
D8 (für 8 mm DOMINO Dübelfräsung) |
| DOMINO Frästiefe Bodenteil |
28,00 mm |
| Bohrdurchmesser im Bodenteil |
15,00 mm |
| Plattendicke |
18 bis 28 mm |
| Packungsinhalt |
25 Stück |
| Geeignet für |
DF 500, DF 500 R, DFC 500 |
| Produkttyp |
Verbrauchsmaterial |
Verfügbare Ausführungen im Überblick
| Merkmal |
MSV D8/25 (Standard) |
MSV-LR32 D8/25 (LR 32) |
| Lochreihensystem |
Standard |
LR 32 |
| Verpackungseinheit |
25 Stück |
25 Stück |
| Positionierung Schrankseite |
DOMINO-Fräsung mit DF 500 |
5 mm Lochreihen-Durchgangsbohrung |
| Positionierung Konstruktionsboden |
DOMINO-Fräsung mit DF 500 |
DOMINO-Fräsung mit DF 500 |
| Bohrdurchmesser für Eurobolzen |
|
5,00 mm |
| DOMINO Frästiefe Seitenteil |
15,00 mm |
|
| Plattendicke |
18 bis 28 mm |
18 bis 28 mm |
| Lieferung mit Abdeckkappen |
nein |
nein |
| SKU |
FT203167 |
FT203169 |
Wichtiger Unterschied zwischen den Ausführungen

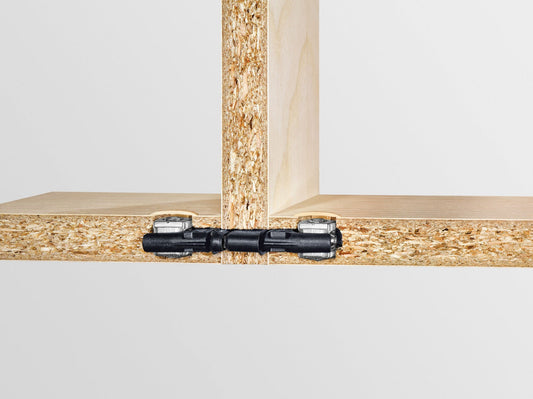

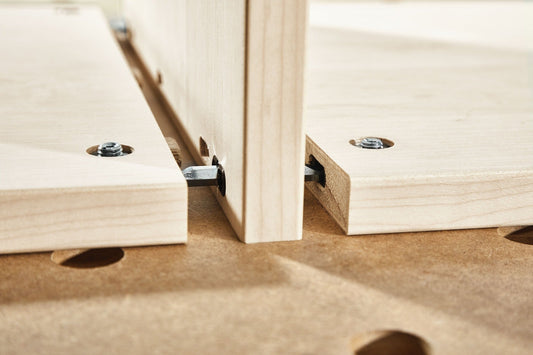

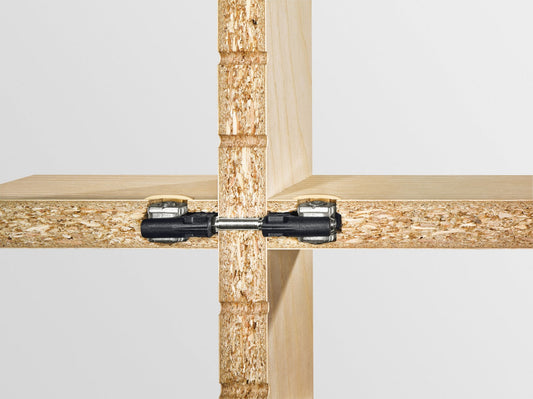

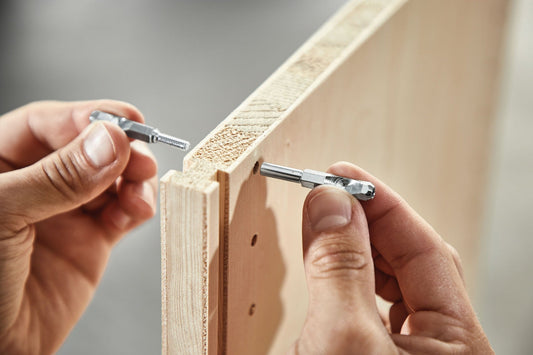

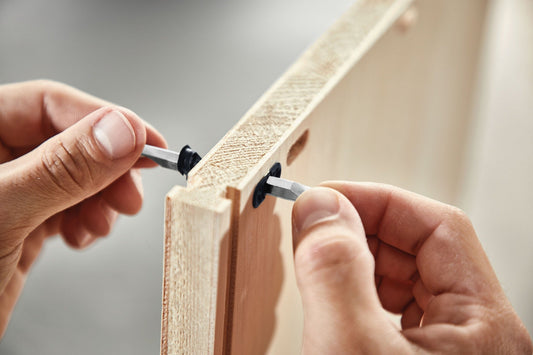

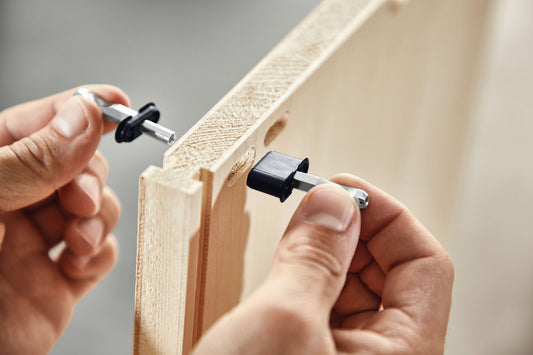

Beide Ausführungen sind für unterschiedliche Verarbeitungsmethoden ausgelegt und sollten entsprechend dem geplanten Aufbau gewählt werden. Bei der Standard-Variante MSV D8/25 erfolgt die Aufnahme in der Schrankseite über eine DOMINO-Fräsung mit der DF 500. Bei der Variante MSV-LR32 D8/25 wird die Schrankseite stattdessen über eine 5 mm Lochreihen-Durchgangsbohrung aufgenommen, was den Einsatz in Möbelkonstruktionen mit bestehender Lochreihe (LR 32) ermöglicht. Der Konstruktionsboden wird in beiden Fällen mit der DOMINO Dübelfräse DF 500 bearbeitet. Für die Flächenbohrung des DOMINO Verbindungsbeschlags D8 mm ist eine entsprechende Bohrschablone erforderlich.
Anwendungsbereiche
- Lösbare Mittelseitenverbindungen im Möbel- und Korpusbau
- Kombination einer DOMINO-Fräsung mit einer 5 mm Lochreihe (MSV-LR32 D8/25)
- Mittelseitenverbindungen rein über DOMINO-Fräsung (MSV D8/25)
- Aufbau von Schränken und Möbeln, die transportabel und wieder demontierbar sein sollen
- Werkstatt- und Vor-Ort-Montage beim Kunden
Lieferumfang MSV D8/25
- 25 x Bolzen Außengewinde MSV DOMINO
- 25 x Bolzen Innengewinde MSV DOMINO
- 50 x Kunststoffschalen
- 50 x Queranker mit Gewindestift
Lieferumfang MSV-LR32 D8/25
- 25 x Bolzen Außengewinde MSV
- 25 x Bolzen Innengewinde MSV
- 50 x Kunststoffschalen
- 50 x Queranker mit Gewindestift
Vorteile auf einen Blick
- Stabile und gleichzeitig wieder lösbare Möbelverbindungen
- Einfache und exakte Positionierung über das DOMINO-System ohne Zusatzhilfen
- Großer Anzugsweg und lange Bolzen für entspannten Möbelaufbau
- Toleranzausgleich von bis zu 1,4 mm gleicht Fräs- und Zuschnittabweichungen aus
- Flächenbündige Beschlagselemente schützen vor Kratzern an Möbelteilen
- Zwei Ausführungen für reine DOMINO-Konstruktionen oder Lochreihen-Kombinationen
Häufige Fragen (FAQ)
Worin unterscheiden sich die Varianten MSV D8/25 und MSV-LR32 D8/25?
Die Variante MSV D8/25 wird in Schrankseite und Konstruktionsboden jeweils mit einer DOMINO-Fräsung durch die DF 500 positioniert. Die Variante MSV-LR32 D8/25 nutzt in der Schrankseite stattdessen eine 5 mm Lochreihen-Durchgangsbohrung und ist damit auf Möbelaufbauten mit Lochreihensystem (LR 32) abgestimmt.
Welche Maschinen werden für die Verarbeitung benötigt?
Die Verbinder sind für die Festool Dübelfräsen DF 500, DF 500 R und DFC 500 ausgelegt. Eine zusätzliche Spezialmaschine ist nicht erforderlich. Für die Flächenbohrung des DOMINO Verbindungsbeschlags D8 mm wird zudem eine entsprechende Bohrschablone benötigt.
Für welche Plattendicken sind die Mittelseitenverbinder geeignet?
Die DOMINO Korpus- und Möbelverbinder eignen sich für Plattendicken von 18 bis 28 mm.
Wie viele Verbindungen lassen sich pro Packung herstellen?
Jede Packung enthält 25 Stück und reicht somit für 25 Mittelseitenverbindungen.
Sind Abdeckkappen im Lieferumfang enthalten?
Nein, beide Ausführungen werden ohne Abdeckkappen geliefert. Passende Abdeckkappen KV-AK D15 sind separat in verschiedenen Farben erhältlich.
Jetzt den passenden Festool Mittelseitenverbinder für die Dübelfräse DOMINO DF 500 auswählen und für stabile, lösbare Möbelverbindungen sorgen.
