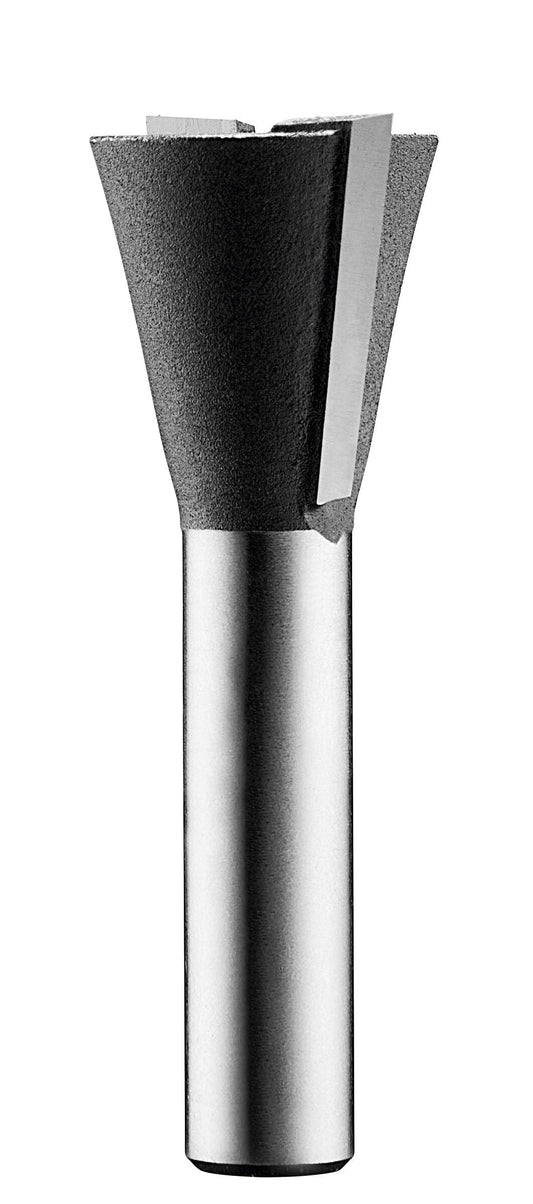

Festool Grat-/Zinkenfräser HW für präzise Schwalbenschwanz- und Gratverbindungen
- Hartmetall-Schneiden (HW) für saubere Schnitte in Hart- und Weichholz
- Sechs Ausführungen für halbverdeckte und offene Schwalbenschwanz-Verbindungen sowie Gratleisten
- Einheitlicher 8 mm Schaft, passend zu vielen Festool Oberfräsen

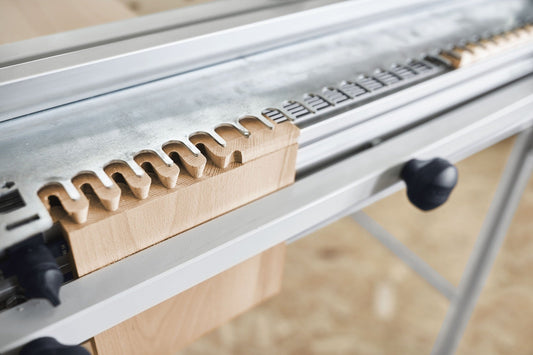

- Im System mit Grundgerät VS 600 und passender Schablone (SZ 14, SZ 20, SZO 14, SZO 20) abgestimmt
- Eine Variante mit Vorschneider, speziell für Gratleisten optimiert
Produktbeschreibung

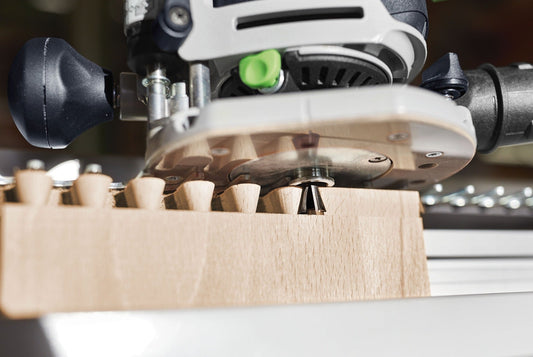

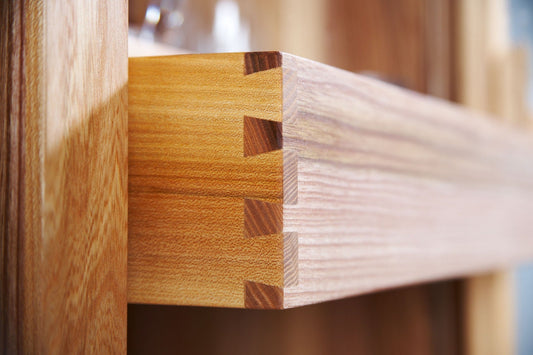

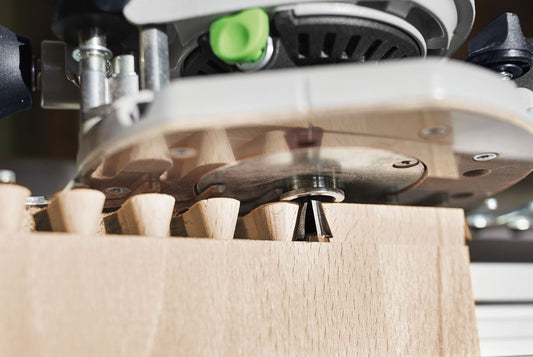

Der Festool Grat-/Zinkenfräser HW ist ein Fräswerkzeug aus der Festool Welt rund um die Schwalbenschwanzzinken-Schablonen VS 600. Mit dem abgestimmten System aus Oberfräse, Schablone und Fräswerkzeug lassen sich traditionelle offene und verdeckte Schwalbenschwanzzinken sauber und reproduzierbar herstellen. Die Hartmetall-Schneiden (HW) eignen sich besonders für das Arbeiten mit Hartholz.

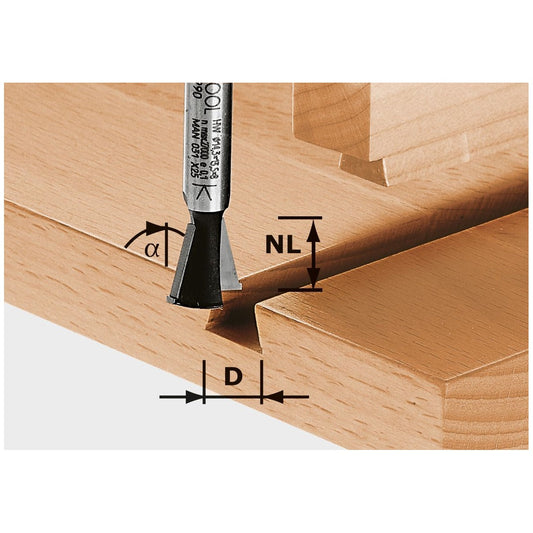

Insgesamt stehen sechs Ausführungen zur Auswahl, die sich in Fräser-Durchmesser, Nutzlänge und Schrägungswinkel unterscheiden. Mit 15° Winkel kommen die Fräser typischerweise bei Schwalbenschwanz-Verbindungen zum Einsatz, mit 10° Winkel bei den Varianten für SZO-Schablonen. Alle Ausführungen haben einen Schaftdurchmesser von 8 mm.
Eine Sonderstellung nimmt die Variante D14,3/13,5/15° mit Vorschneider ein. Sie ist speziell zum Fräsen von Gratleisten ausgelegt: Der Vorritzer sorgt für saubere Kanten, der hinterschnittene Eckbereich erleichtert das Fügen.
Technische Daten
| Merkmal |
Wert |
| Produkttyp |
Fräswerkzeug (Verbrauchsmaterial) |
| Schneidenmaterial |
Hartmetall (HW) |
| Schaftdurchmesser |
8 mm |
| Fräser-Durchmesser |
13,8 bis 20 mm |
| Nutzlänge |
13,5 bis 26 mm |
| Gesamtlänge |
46 bis 58 mm |
| Schrägungswinkel |
10° oder 15° |
| Packungsinhalt |
1 Stück |
Verfügbare Ausführungen im Überblick
| Ausführung |
Fräser-Ø |
Schaft-Ø |
Nutzlänge |
Gesamtlänge |
Winkel |
Einsatz |
| HW S8 D13,8/13,5/15° |
13,8 mm |
8 mm |
13,5 mm |
46 mm |
15° |
halbverdeckte Schwalbenschwanz-Verbindung SZ 14 |
| HW S8 D14,3/13,5/15° |
14,3 mm |
8 mm |
13,5 mm |
46 mm |
15° |
Fräsen von Gratleisten, mit Vorschneider |
| HW S8 D14,3/16/10° |
14,3 mm |
8 mm |
16 mm |
50 mm |
10° |
offene Schwalbenschwanz-Verbindung SZO 14 |
| HW S8 D16/13,5/15° |
16 mm |
8 mm |
13,5 mm |
46 mm |
15° |
halbverdeckte Schwalbenschwanz-Verbindung SZ 14 |
| HW S8 D20/17/15° |
20 mm |
8 mm |
17 mm |
49 mm |
15° |
offene Schwalbenschwanz-Verbindung SZ 20 |
| HW S8 D20/26/10° |
20 mm |
8 mm |
26 mm |
58 mm |
10° |
offene Schwalbenschwanz-Zinken SZO 20 |
Wichtiger Unterschied zwischen den Ausführungen
Fünf der sechs Ausführungen sind für die Erstellung von Schwalbenschwanz-Verbindungen in Verbindung mit dem Grundgerät VS 600 und den jeweiligen Schablonen SZ 14, SZ 20, SZO 14 oder SZO 20 vorgesehen.
Die Variante HW S8 D14,3/13,5/15° ist davon abweichend ausschließlich zum Fräsen von Gratleisten ausgelegt. Sie ist als einzige Variante mit einem Vorschneider ausgestattet und besitzt einen hinterschnittenen Eckbereich für besseres Fügen. Bei der Auswahl ist daher genau zu prüfen, welche Verbindungsart oder Anwendung umgesetzt werden soll.
Anwendungsbereiche
- Herstellen halbverdeckter Schwalbenschwanz-Verbindungen mit Schablone SZ 14
- Herstellen offener Schwalbenschwanz-Verbindungen mit Schablonen SZ 20, SZO 14 und SZO 20
- Fräsen von Gratleisten (Variante D14,3/13,5/15° mit Vorschneider)
- Bearbeitung von Hartholz dank Hartmetall-Schneiden
- Möbel- und Schreinerarbeiten mit traditionellen Holzverbindungen
Vorteile auf einen Blick
- Hartmetall-Schneiden für lange Standzeiten und saubere Schnittqualität
- Sechs Ausführungen decken alle gängigen VS 600 Schablonen sowie Gratleisten ab
- Einheitlicher 8 mm Schaft, kompatibel mit vielen Festool Oberfräsen
- Optimiertes Zusammenspiel mit dem Festool System aus Oberfräse, Schablone und Fräser
- Reproduzierbare, präzise Verbindungen in Profi-Qualität
Häufige Fragen (FAQ)
Welche Variante eignet sich für halbverdeckte Schwalbenschwanzzinken?
Für halbverdeckte Schwalbenschwanz-Verbindungen mit der Schablone SZ 14 sind die Ausführungen HW S8 D13,8/13,5/15° und HW S8 D16/13,5/15° vorgesehen.
Welcher Fräser ist für offene Schwalbenschwanzzinken vorgesehen?
Für offene Verbindungen kommen je nach Schablone unterschiedliche Fräser zum Einsatz: HW S8 D14,3/16/10° für SZO 14, HW S8 D20/17/15° für SZ 20 und HW S8 D20/26/10° für SZO 20.
Welche Variante eignet sich für Gratleisten?
Speziell für Gratleisten ist die Ausführung HW S8 D14,3/13,5/15° gedacht. Sie ist mit einem Vorschneider und hinterschnittenem Eckbereich ausgestattet und unterscheidet sich damit deutlich von den übrigen Varianten.
Mit welchen Oberfräsen sind die Fräser kompatibel?

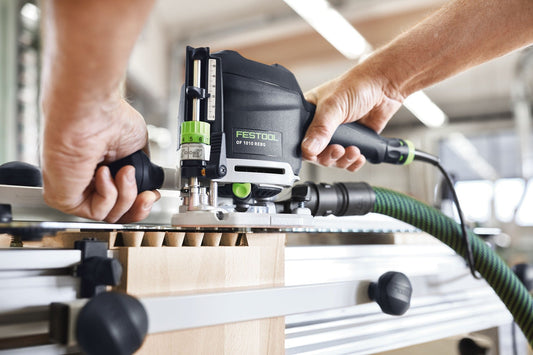

Die Fräser haben einen 8 mm Schaft und passen zu zahlreichen Festool Oberfräsen. Festool nennt unter anderem die Modelle OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000 und OF 2200 als geeignet (je nach Variante).
Sind die Fräser für Hartholz geeignet?
Ja. Die HW-Ausführung mit Hartmetall-Schneiden ist laut Festool ideal für das Arbeiten mit Hartholz.
Jetzt den passenden Festool Grat-/Zinkenfräser HW für die gewünschte Schwalbenschwanz-Verbindung oder Gratleiste auswählen und bestellen.
