Festool Fingerzinken-Schablone VS 600 für präzise Eckverbindungen
- Schablone zur Herstellung von Fingerzinken-Verbindungen in Verbindung mit dem Verbindungssystem VS 600
- Zwei Ausführungen erhältlich: FZ 6 für Zinkengröße 6 mm und FZ 10 für Zinkengröße 10 mm
- Wiederholbare, exakte Eckverbindungen durch einfaches Einlegen in die Grundeinheit VS 600

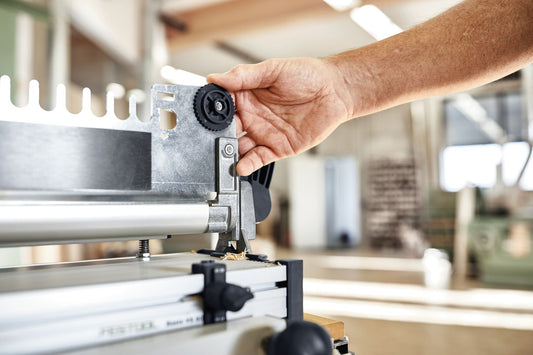

- Seitliche Anschläge fixieren Schablone und Werkstück präzise
- Geeignet für Plattenmaterial und Massivholz
- Kompatibel mit den Oberfräsen OF 900, OF 1000, OF 1010, OF 1010 R und OF 1400
Produktbeschreibung

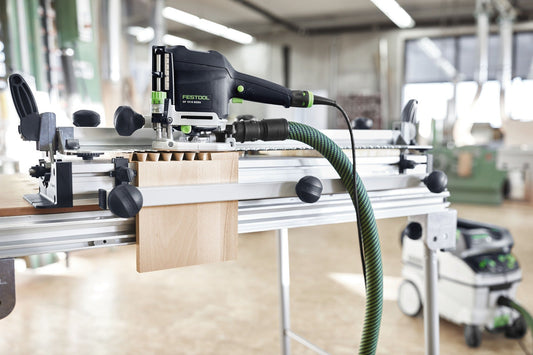

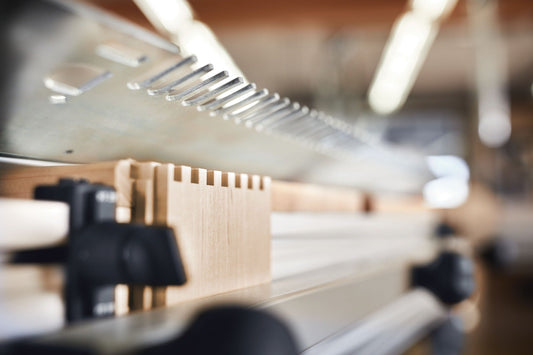

Die Festool Fingerzinken-Schablone ist ein Zubehörteil für das Festool Verbindungssystem VS 600 und dient zur Herstellung von klassischen Fingerzinken-Verbindungen. Das Werkstück wird in die Grundeinheit VS 600 eingespannt, die Schablone wird aufgelegt, und mit einer kompatiblen Oberfräse samt passendem Kopierring entstehen passgenaue Zinken für stabile Eckverbindungen.
Zur Auswahl stehen zwei Schablonen mit unterschiedlicher Zinkengröße. Die Variante FZ 6 ist für Werkstückdicken von 6 bis 10 mm ausgelegt und erzeugt eine Zinkengröße von 6 mm. Die Variante FZ 10 deckt Werkstückdicken von 10 bis 20 mm ab und produziert eine Zinkengröße von 10 mm. So lässt sich die passende Schablone je nach Materialstärke und gewünschter Optik der Verbindung wählen.
Durch das definierte Einlegen in die VS 600 sind die Ergebnisse jederzeit wiederholbar. Seitliche Anschläge sorgen für eine exakte Positionierung von Schablone und Werkstück, sodass auch in Serie gefertigte Eckverbindungen maßhaltig bleiben. Im Lieferumfang ist jeweils ein passender Kopierring für die Oberfräse OF 1010 enthalten. Kopierringe für die OF 1400 müssen separat bestellt werden.
Technische Daten
| Merkmal |
Wert |
| Produkttyp |
Zubehör für Verbindungssystem VS 600 |
| Anwendung |
Fingerzinken-Verbindung |
| Kompatible Maschinen |
OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400 |
| Packungsinhalt |
1 Stück |
Verfügbare Ausführungen im Überblick
| Ausführung |
Zinkengröße |
Werkstückdicke |
Mitgelieferter Kopierring (für OF 1010) |
| VS 600 FZ 6 |
6 mm |
6 bis 10 mm |
Ø 8,5 mm |
| VS 600 FZ 10 |
10 mm |
10 bis 20 mm |
Ø 13,8 mm |
Anwendungsbereiche

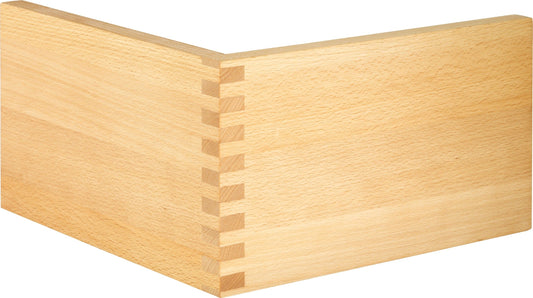

- Eckverbindungen in Plattenmaterial
- Eckverbindungen bei Massivholz
- Schubkasten und Korpusbau
- Möbelbau mit klassischen Fingerzinken
Lieferumfang
- Festool Fingerzinken-Schablone VS 600 (gewählte Ausführung FZ 6 oder FZ 10)
- Bei FZ 6: 1 x Kopierring Ø 8,5 mm für OF 1010
- Bei FZ 10: Kopierring Ø 13,8 mm für OF 1010
Vorteile auf einen Blick

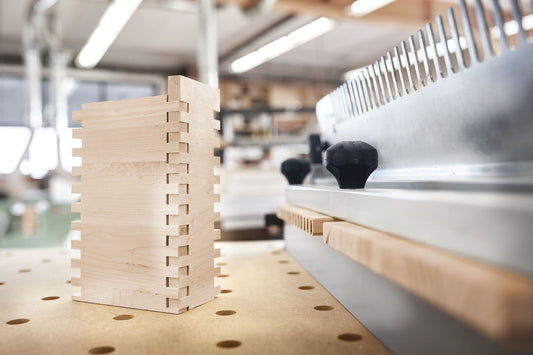

- Wiederholbare Eckverbindungen in gleichbleibender Qualität
- Exakte Fixierung durch seitliche Anschläge
- Zwei Zinkengrößen für unterschiedliche Materialstärken
- Passender Kopierring für die OF 1010 bereits enthalten
- Kompatibel mit vielen gängigen Festool Oberfräsen
Häufige Fragen (FAQ)
Welche Schablone passt zu welcher Werkstückdicke?
Die VS 600 FZ 6 ist für Werkstückdicken von 6 bis 10 mm ausgelegt und erzeugt eine Zinkengröße von 6 mm. Die VS 600 FZ 10 deckt Werkstückdicken von 10 bis 20 mm ab und erzeugt eine Zinkengröße von 10 mm.
Wird ein Kopierring mitgeliefert?
Ja. Bei der Variante FZ 6 ist ein Kopierring Ø 8,5 mm für die OF 1010 enthalten, bei der Variante FZ 10 ein Kopierring Ø 13,8 mm für die OF 1010. Kopierringe für die OF 1400 müssen separat bestellt werden.
Mit welchen Festool Oberfräsen ist die Schablone kompatibel?
Die Schablone lässt sich mit den Festool Oberfräsen OF 900, OF 1000, OF 1010, OF 1010 R und OF 1400 nutzen. Für die OF 1400 ist ein separat erhältlicher Kopierring erforderlich.
Wird zwingend das Verbindungssystem VS 600 benötigt?
Ja. Die Fingerzinken-Schablone ist Zubehör für die Festool Grundeinheit VS 600 und wird in diese eingelegt, um Eckverbindungen herzustellen.
Jetzt die passende Festool Fingerzinken-Schablone VS 600 FZ 6 oder FZ 10 bestellen und Eckverbindungen mit professioneller Präzision herstellen.
