Festool Eckverbinder für lösbare Eckverbindungen mit der DOMINO DF 500
- Korpus- und Möbelverbinder für die Dübelfräse DOMINO DF 500, DF 500 R und DFC 500
- Lösbares Verbindungssystem für stabile und wieder demontierbare Möbelkonstruktionen
- Toleranzausgleich von Fräs- und Zuschnittabweichungen bis 1,4 mm
- Geeignet für Plattendicken von 18 bis 28 mm
- Flächenbündige Beschlagselemente schützen die Möbelteile vor Kratzern

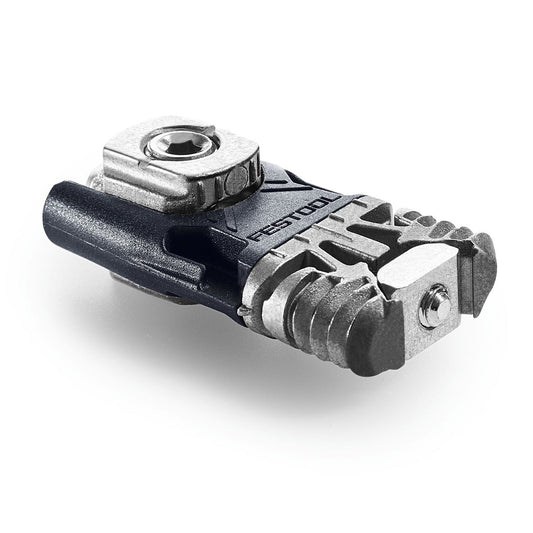

- Erhältlich in zwei Ausführungen: Standard KV D8/50 und Lochreihenvariante KV-LR32 D8/50
Produktbeschreibung
Der Festool Eckverbinder ist Teil des DOMINO Verbindungssystems und ermöglicht stabile, flexible und wieder lösbare Eckverbindungen im Möbel- und Messebau. In Kombination mit der Dübelfräse DOMINO DF 500 lassen sich Verbindungen exakt und ohne zusätzliche Anschläge oder Positionierungshilfen setzen. Das spart Zeit und sorgt für ein präzises Ergebnis.
Der große Anzugsweg und die langen Bolzen erleichtern den Möbelaufbau spürbar, sodass auch der Schrankaufbau alleine kein Problem ist. Fräs- und Zuschnitttoleranzen von bis zu 1,4 mm werden vom Beschlag problemlos ausgeglichen. Die flächenbündigen Beschlagselemente verhindern Kratzer an den einzelnen Möbelteilen beim Auf- und Abbau.

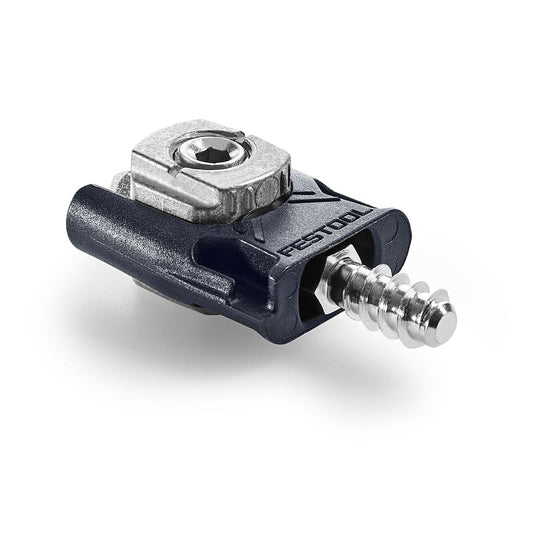

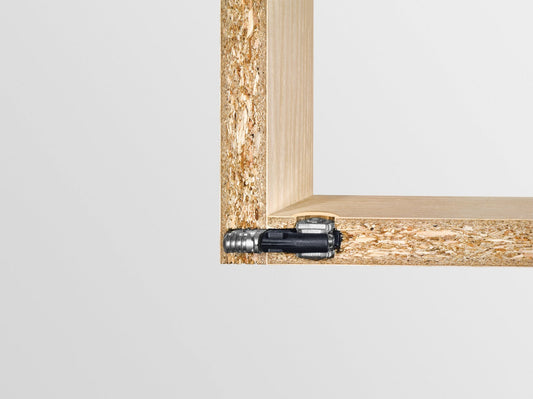

Die wieder lösbare Verbindung eignet sich besonders für Möbelstücke, die in der Werkstatt vormontiert und beim Kunden endmontiert werden. Verfügbar sind zwei Ausführungen: der Eckverbinder KV D8/50 für klassische DOMINO-zu-DOMINO Eckverbindungen sowie der Eckverbinder KV-LR32 D8/50 für die Kombination aus einer 5 mm Lochreihenbohrung in der Schrankseite und einer DOMINO-Fräsung im Konstruktionsboden.
Technische Daten
| Merkmal |
Wert |
| Verbindungsbeschlag |
D8 (8 mm DOMINO Dübelfräsung) |
| DOMINO Frästiefe Bodenteil |
28 mm |
| Bohrdurchmesser im Bodenteil |
15 mm |
| Plattendicke |
18 bis 28 mm |
| Packungsinhalt |
50 Stück |
| Geeignet für |
DF 500, DF 500 R, DFC 500 |
| Abdeckkappen |
nicht enthalten |
Verfügbare Ausführungen im Überblick
| Merkmal |
KV D8/50 (Standard) |
KV-LR32 D8/50 (Lochreihe) |
| Verbindungsart |
DOMINO-Fräsung in Seitenteil und Bodenteil |
5 mm Lochreihenbohrung in der Schrankseite, DOMINO-Fräsung im Bodenteil |
| DOMINO Frästiefe Seitenteil |
15 mm |
|
| Bohrdurchmesser für Eurobolzen |
|
5 mm |
| Bolzen |
Bolzen mit M4 Gewinde |
Bolzen mit Eurogewinde für Lochreihenbohrungen |
| Packungsinhalt |
50 Stück |
50 Stück |
| Typische Anwendung |
Möbelbau mit DOMINO Verbindungen |
Möbelbau in Kombination mit LR 32 Lochreihensystem, Messebau |
Wichtiger Unterschied zwischen den Ausführungen

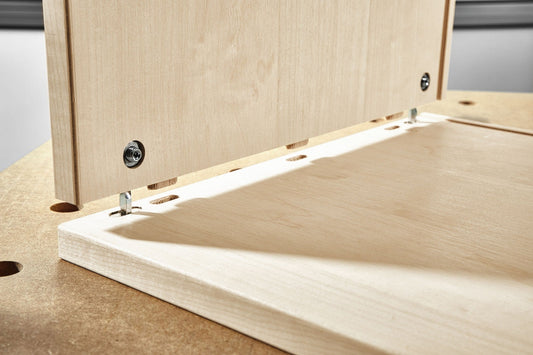

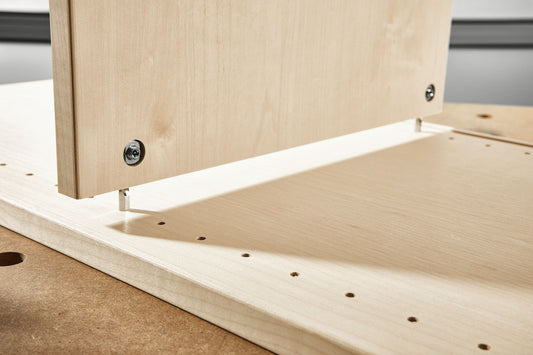

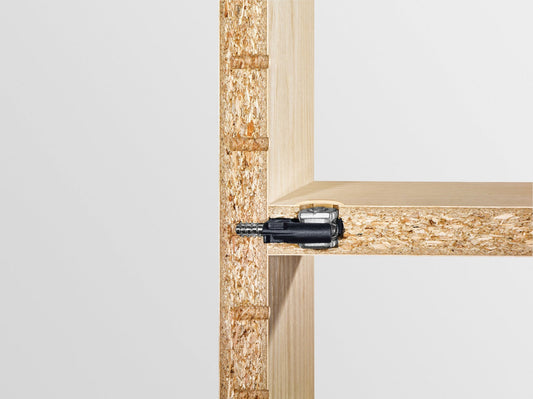

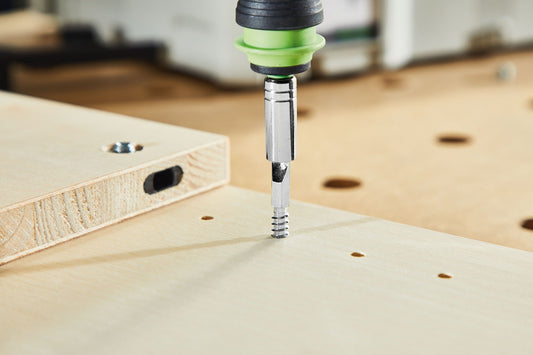

Die beiden Varianten unterscheiden sich darin, wie die Verbindung in der Schrankseite gesetzt wird. Der Eckverbinder KV D8/50 setzt voraus, dass sowohl im Seitenteil als auch im Bodenteil eine DOMINO-Fräsung mit der DF 500 erstellt wird. Der Eckverbinder KV-LR32 D8/50 ist dagegen für Anwender konzipiert, die im Seitenteil bereits mit einer 5 mm Lochreihenbohrung (LR 32 System) arbeiten. Hier wird nur das Bodenteil mit der DOMINO Dübelfräse bearbeitet, während die Schrankseite über die vorhandene Lochreihe verbunden wird. Die Wahl der Ausführung hängt also davon ab, ob ein Lochreihensystem im Einsatz ist oder nicht.
Anwendungsbereiche
- Lösbare Eckverbindungen mit der DOMINO Dübelfräse DF 500
- Eckverbindungen zwischen Lochreihe und DOMINO-Fräsung (KV-LR32)
- Möbelbau in Werkstatt und beim Kunden
- Messebau mit häufigem Auf- und Abbau
- Schrankkonstruktionen mit Plattendicken von 18 bis 28 mm

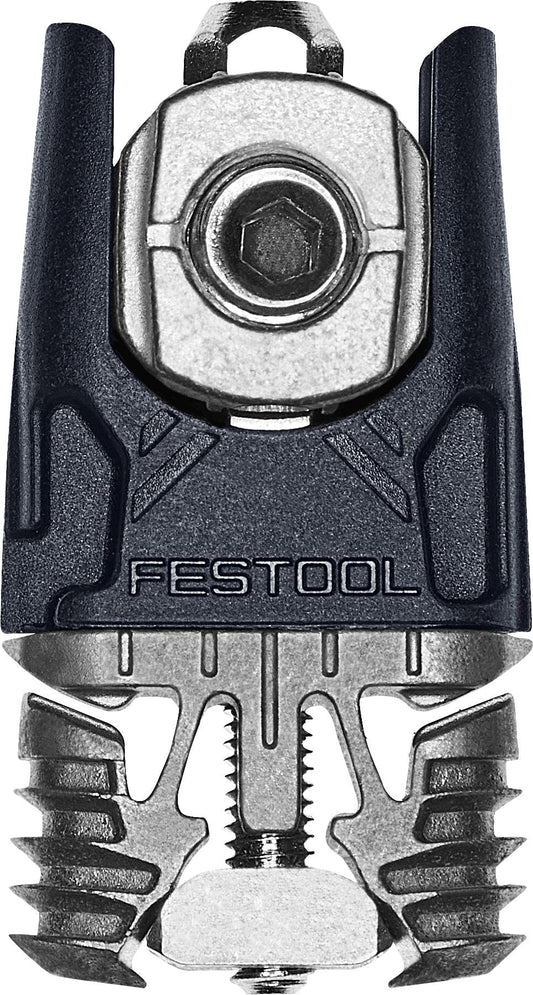

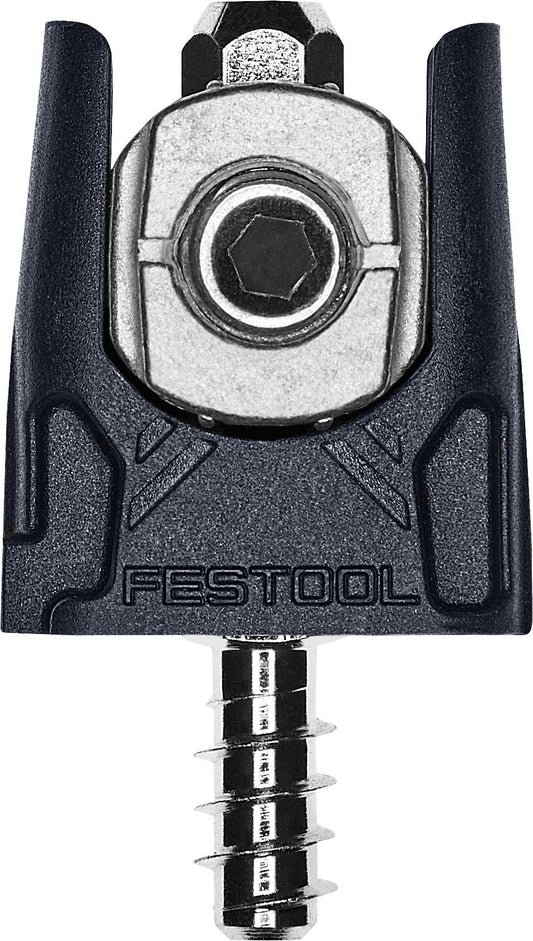

Lieferumfang

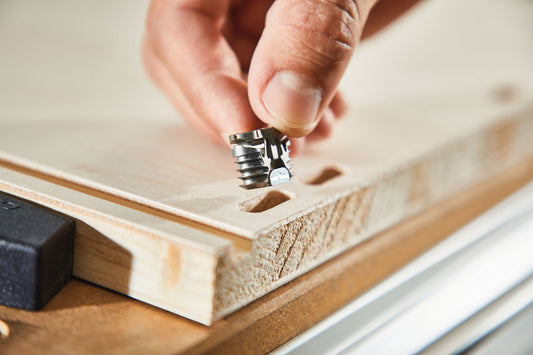

- 50 Spreizanker
- 50 Bolzen (KV D8/50: mit M4 Gewinde / KV-LR32 D8/50: mit Eurogewinde für Lochreihenbohrungen)

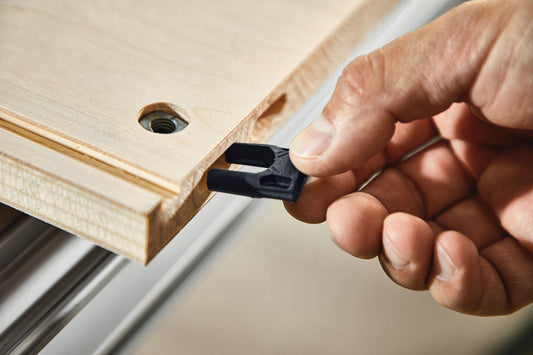

- 50 Kunststoffschalen
- 50 Queranker mit Gewindestift
- Ohne Abdeckkappen (separat als Zubehör KV-AK D15 erhältlich)
Vorteile auf einen Blick
- Exakte und schnelle Positionierung ohne zusätzliche Anschläge
- Stabile, aber wieder lösbare Verbindung für flexible Möbelmontage
- Großer Anzugsweg und lange Bolzen für einfachen Möbelaufbau
- Toleranzausgleich von bis zu 1,4 mm
- Flächenbündige Beschlagselemente schützen vor Kratzern
- Kompatibel mit dem gesamten DOMINO Verbindungssystem
Häufige Fragen (FAQ)
Mit welchen Maschinen ist der Festool Eckverbinder kompatibel?
Beide Ausführungen sind für die Dübelfräsen DF 500, DF 500 R und DFC 500 vorgesehen.
Wann eignet sich der KV-LR32 D8/50 und wann der KV D8/50?
Der KV-LR32 D8/50 ist die richtige Wahl, wenn in der Schrankseite eine 5 mm Lochreihenbohrung nach dem LR 32 System vorhanden ist. Der KV D8/50 wird verwendet, wenn beide Bauteile mit der DOMINO Dübelfräse bearbeitet werden.
Für welche Plattendicken eignet sich der Eckverbinder?
Der Eckverbinder ist für Plattendicken von 18 bis 28 mm ausgelegt.
Sind Abdeckkappen im Lieferumfang enthalten?
Nein, Abdeckkappen sind nicht enthalten. Passende Abdeckkappen KV-AK D15 sind in verschiedenen Farben separat erhältlich.
Wie viele Eckverbindungen lassen sich mit einer Packung umsetzen?
Eine Packung enthält 50 Stück und reicht für 50 Eckverbindungen.
Jetzt den passenden Festool Eckverbinder KV D8/50 oder KV-LR32 D8/50 für die DOMINO DF 500 auswählen und bestellen.
