Festool Arbeitsplattenschablone APS 900/3 für passgenaue Eck- und Plattenverbindungen

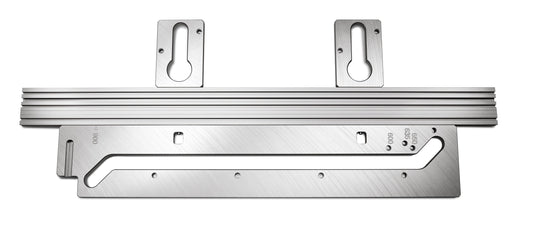

- Robuste Frässchablone aus eloxiertem Aluminium-Vollmaterial
- Festanschläge für Plattentiefen 600, 635 und 650 mm
- Verschiebbar für Plattentiefen bis 900 mm, mit Verlängerungsprofilen auch darüber hinaus
- Zwei frei positionierbare Frässchablonen zum Einlassen handelsüblicher Verbindungsbeschläge
- Integrierte Spannmöglichkeit zur sicheren Fixierung mit Festool Hebelzwingen
- Ausgelegt für Nutfräser Ø 14 mm und Kopierring Ø 30 mm
Produktbeschreibung

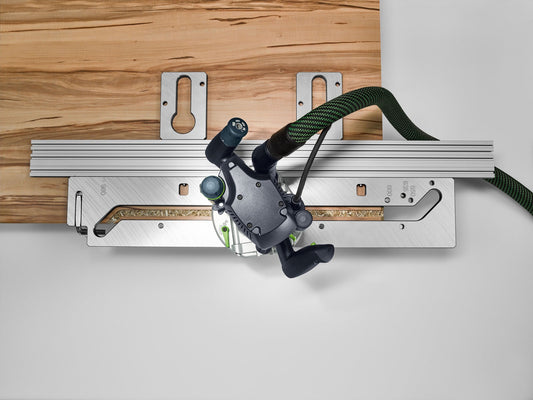

Die Festool Arbeitsplattenschablone APS 900/3 ist eine professionelle Frässchablone für bündige 90° Verbindungen von Holzplatten. Sie macht das Fräsen exakter Eckverbindungen im Bereich Arbeitsplatten planbar und reproduzierbar. Arbeitsplatten mit einer Tiefe von 600 mm, 635 mm oder 650 mm lassen sich in einer einzigen Aufspannung bearbeiten. Durch Verschieben der Schablone sind zusätzlich Plattentiefen bis 900 mm möglich.
Die Schablone besteht aus Aluminium-Vollmaterial und ist besonders langlebig sowie verzugsarm. Die eloxierte Oberfläche schützt die Führungskante vor dem Einlaufen des Kopierringes und sorgt langfristig für präzise Ergebnisse, auch wenn mehrere Fräsgänge in derselben Nut nötig sind.
Über die integrierte Spannmöglichkeit lässt sich die APS 900/3 mit Festool Hebelzwingen schnell und sicher fixieren. Zusätzlich liegen der Schablone zwei frei positionierbare Frässchablonen bei, mit denen sich handelsübliche Verbindungsbeschläge auf der Plattenunterseite sauber einlassen lassen. Empfohlen wird der Einsatz mit den Festool Oberfräsen OF 2200 und OF 1400 in Kombination mit Nutfräser Ø 14 mm und Kopierring Ø 30 mm.
Technische Daten
| Merkmal |
Wert |
| Abmessungen (L x B x H) |
1000 x 380 x 16 mm |
| Plattentiefe bei Eckverbindungen ohne Verschieben |
600 / 635 / 650 mm |
| Plattentiefe bei Eckverbindungen mit Verschieben |
bis 900 mm |
| Geeignet für Arbeitsplattenverbinder |
Bolzenlänge 65 / 150 mm |
| Fräserdurchmesser |
Ø 14 mm |
| Kopierring |
Ø 30 mm |
| Empfohlene Oberfräsen |
OF 2200, OF 1400 |
| Packungsinhalt |
1 Stück |
| Artikelnummer |
FT578727 |
Anwendungsbereiche
- Eckverbindungen im Bereich Arbeitsplatten
- Plattenverbindungen im 90° Winkel
- Einlassen handelsüblicher Verbindungsbeschläge auf der Plattenunterseite
- Fräsarbeiten bei mehreren Fräsgängen in derselben Nut
- Plattentiefen bis 900 mm, mit Verlängerungsprofilen auch darüber hinaus

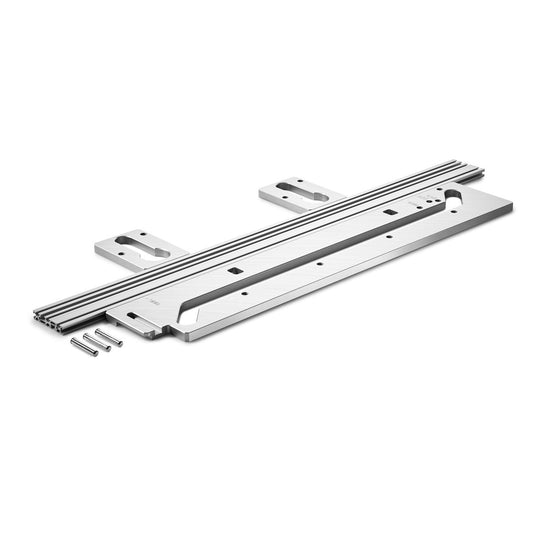

Lieferumfang
- Eckverbinderschablone
- Verlängerungsprofil
- Bolzen
- Schraubendreher
Vorteile auf einen Blick
- Exakte und reproduzierbare Eckverbindungen im 90° Winkel
- Langlebige Aluminium-Konstruktion mit eloxierter Schutzoberfläche
- Drei Festanschläge plus stufenlose Verschiebung bis 900 mm
- Erweiterbar mit Verlängerungsprofilen für noch größere Plattentiefen
- Sichere Fixierung über integrierte Spannmöglichkeit
- Systemkompatibel mit Festool Oberfräsen OF 2200 und OF 1400
Häufige Fragen (FAQ)
Welche Plattentiefen lassen sich mit der APS 900/3 fräsen?
Ohne Verschieben sind Plattentiefen von 600, 635 und 650 mm möglich. Durch Verschieben der Schablone lassen sich Eckverbindungen bis 900 mm Tiefe realisieren. Mit den Festool Verlängerungsprofilen sind auch größere Plattentiefen umsetzbar.
Welcher Fräser und welcher Kopierring werden benötigt?
Die Schablone ist für einen Nutfräser mit Ø 14 mm und einen Kopierring mit Ø 30 mm ausgelegt.
Mit welchen Festool Oberfräsen ist die APS 900/3 kompatibel?

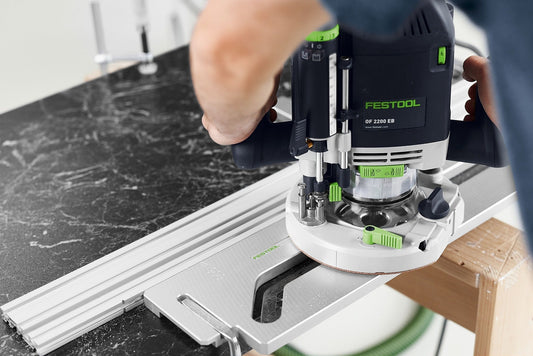

Empfohlen wird der Einsatz mit den Festool Oberfräsen OF 2200 und OF 1400.
Wie wird die Schablone auf der Arbeitsplatte fixiert?

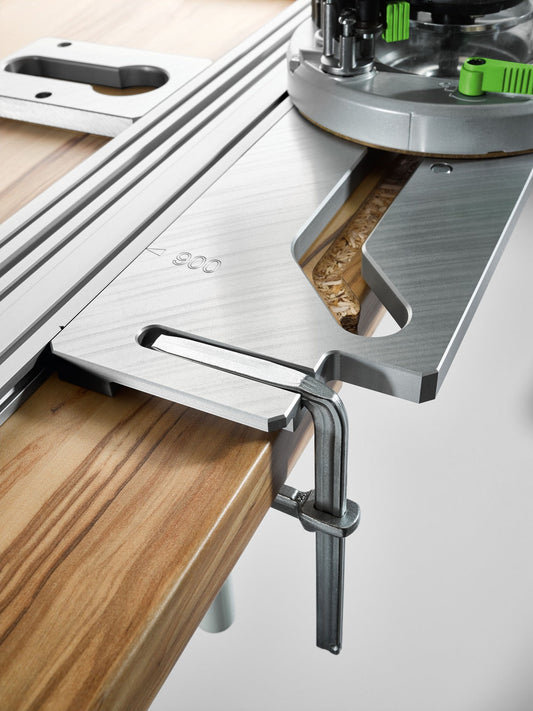

Die APS 900/3 verfügt über integrierte Spannmöglichkeiten und lässt sich mit Festool Hebelzwingen sicher auf der Platte befestigen.
Eignet sich die Schablone auch für Verbindungsbeschläge?
Ja, im Lieferumfang sind zwei frei positionierbare Frässchablonen enthalten, mit denen sich handelsübliche Verbindungsbeschläge auf der Plattenunterseite einlassen lassen. Sie ist für Arbeitsplattenverbinder mit Bolzenlängen 65 und 150 mm ausgelegt.
Jetzt die Festool Arbeitsplattenschablone APS 900/3 für passgenaue Eck- und Plattenverbindungen bestellen.
