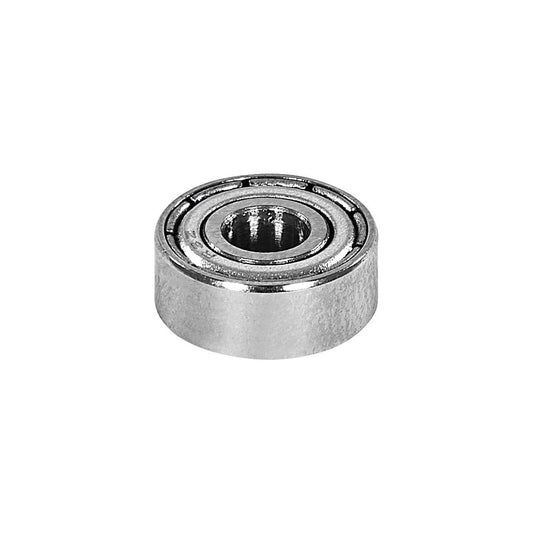

Festool Anlaufkugellager als präzises Ersatzteil für Festool Fräser
- Präzisionskugellager aus hochwertigem Stahl für saubere Frässpurführung
- 13 Ausführungen mit Durchmessern von 9,53 bis 28 mm für unterschiedliche Festool Fräser
- Mehrere Varianten kunststoffummantelt und damit für Mineralwerkstoffe geeignet
- Einfacher Wechsel durch Innensechskant-Schraube, M6-Mutter oder integrierte Spannschraube
- Spezielle Ausführungen mit 6° und 11° abgeschrägter Anlauffläche für Sonderanwendungen
- Passend für Abrundfräser, Bündigfräser, Wendeplattenfräser, Beckenfräser, Wasserrinnenfräser und Frässpindel
Produktbeschreibung
Das Festool Anlaufkugellager ist ein Verbrauchsmaterial und Ersatzteil für eine Vielzahl an Festool Fräswerkzeugen. Es führt den Fräser entlang der Werkstückkante und sorgt damit für eine exakte Spurführung. Über 13 Ausführungen mit unterschiedlichen Durchmessern, Anlaufwinkeln und Verpackungseinheiten lässt sich für nahezu jeden gängigen Festool Fräser ein passender Ersatz finden.
Mehrere Varianten verfügen über eine Kunststoffummantelung und sind damit auch für die Bearbeitung von Mineralwerkstoffen geeignet. Spezielle Ausführungen mit 6° oder 11° abgeschrägter Anlauffläche kommen beim Beckenfräser und bei Bündigfräsern mit Kugellager unten zum Einsatz. Der Wechsel erfolgt je nach Variante über eine Innensechskant-Schraube, eine M6-Mutter, eine Linsenschraube oder eine integrierte Spannschraube.
Die Anlaufkugellager passen zu Festool Oberfräsen wie OF 1010 REBQ, OF 1400 EBQ und OF 2200 EB sowie zur Kantenfräse OFK 500. Welche Variante zum jeweiligen Fräser passt, zeigt die Übersicht der Ausführungen weiter unten.
Technische Daten
| Produkttyp |
Verbrauchsmaterial, Ersatz-Anlaufkugellager |
| Material |
Stahl, je nach Variante kunststoffummantelt |
| Durchmesserbereich |
9,53 mm bis 28 mm |
| Anlaufwinkel |
0°, 6° oder 11° je nach Ausführung |
| Anzahl Varianten |
13 |
| Hauptkapitel |
Fräsen |
| BG BAU förderfähig |
nein |
Verfügbare Ausführungen im Überblick
| Ausführung |
Durchmesser |
Winkel |
Passend für |
Packungsinhalt |
Lieferumfang |
| Anlaufkugellager D9,53 (2x) |
9,53 mm |
|
Abrundfräser HW mit Anlaufkugellager |
2 Stück |
Innensechskant-Schraube |
| Anlaufkugellager D12,7 (2x) |
12,7 mm |
|
Doppelradienfräser HW S8 D31,7/R4/R4 |
2 Stück |
Innensechskant-Schraube |
| Anlaufkugellager D12,7 |
12,7 mm |
6° |
Abrundfräser HW R3/D22 ss S12 |
1 Stück |
Gabelschlüssel SW 4 |
| Anlaufkugellager KLS-D 15,8-OFK |
15,8 mm |
|
Fräser OFK 500 |
1 Stück |
|
| Anlaufkugellager D16 (2x) |
16 mm |
|
Frässpindel für Scheibennutfräser HW |
2 Stück |
Innensechskant-Schraube |
| Anlaufkugellager D19 (2x) |
19 mm |
|
Wendeplatten-Kantfräser HW |
2 Stück |
Mutter M6 |
| Anlaufkugellager D19 (2x) |
19 mm |
|
Wasserrinnenfräser HW, Bündigfräser HW S8 D19/NL25 |
2 Stück |
Anlaufkugellager |
| Anlaufkugellager D19 |
19 mm |
|
Bündigfräser mit Kugellager unten |
1 Stück |
|
| Anlaufkugellager D21-15,88 (2x) |
21 mm |
|
Wendeplatten-Bündigfräser HW S12 D21/30WM |
2 Stück |
Mutter M6 |
| Anlaufkugellager D21,1/6° |
21,1 mm |
6° |
Beckenfräser HW mit Anlaufkugellager |
1 Stück |
|
| Anlaufkugellager D22/11° |
22 mm |
11° |
Bündigfräser mit Kugellager unten |
1 Stück |
|
| Anlaufkugellager KLS-D22-OFK |
22 mm |
|
Bündigfräser HW D22/8-OFK |
1 Stück |
|
| Anlaufkugellager D28 (2x) |
28 mm |
|
Frässpindel für Scheibennutfräser |
2 Stück |
Linsenschraube |
Wichtiger Hinweis zur Auswahl der passenden Variante
Die einzelnen Anlaufkugellager unterscheiden sich in Durchmesser, Anlaufwinkel, Verpackungseinheit und Befestigungsart. Vor der Bestellung ist die genaue Bezeichnung des vorhandenen Festool Fräsers zu prüfen, da nicht jedes Kugellager für jeden Fräsertyp geeignet ist.
Die Varianten mit 6° und 11° Anlaufwinkel sind ausschließlich für die zugehörigen Beckenfräser und Bündigfräser mit Kugellager unten bestimmt und nicht universell austauschbar. Die kunststoffummantelten Ausführungen sind zusätzlich für Mineralwerkstoffe freigegeben.
Anwendungsbereiche
- Ersatz verschlissener Anlaufkugellager an Festool Fräsern
- Kantenfräsen mit Bündig- und Wendeplattenbündigfräsern
- Bearbeitung von Mineralwerkstoffen mit kunststoffummantelten Lagern
- Beckenfräsen mit abgeschrägter Anlauffläche (6°)
- Stabfräsungen in Verbindung mit Abrundfräsern
- Scheibennutfräsen mit Frässpindel und passendem Kugellager
Lieferumfang
- 1 Festool Anlaufkugellager bzw. 2 Stück (je nach Variante)
- Befestigungsmaterial je nach Ausführung: Innensechskant-Schraube, M6-Mutter, Linsenschraube oder Gabelschlüssel SW 4

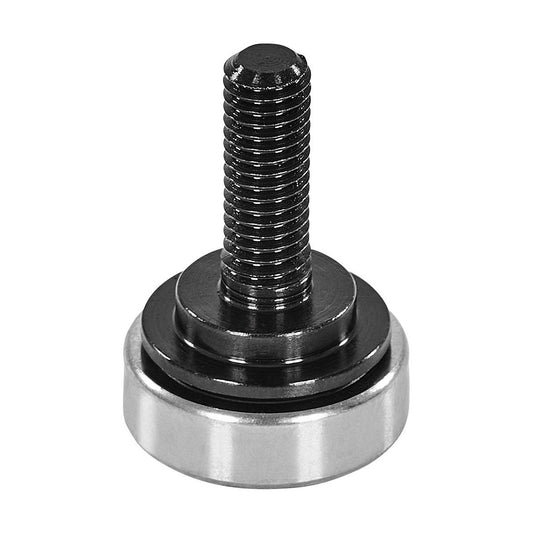

- Bei OFK-Varianten mit integrierter Spannschraube
Vorteile auf einen Blick
- Originales Festool Ersatzteil mit passgenauer Geometrie
- Hochwertiger Stahl für lange Lebensdauer
- Kunststoffummantelte Varianten für Mineralwerkstoffe
- Breite Auswahl an Durchmessern und Anlaufwinkeln
- Einfacher Wechsel ohne Spezialwerkzeug
- Abdeckung von Abrund-, Bündig-, Wendeplatten-, Becken- und Wasserrinnenfräsern
Häufige Fragen (FAQ)
Wie wird das passende Anlaufkugellager ausgewählt?
Maßgeblich sind Durchmesser, Anlaufwinkel und die genaue Bezeichnung des vorhandenen Festool Fräsers. Die Übersichtstabelle ordnet jede Variante einem Fräsertyp zu.
Welche Anlaufkugellager eignen sich für Mineralwerkstoffe?
Die kunststoffummantelten Ausführungen, unter anderem D12,7 (6°), D19 für Bündigfräser mit Kugellager unten, D21-15,88, D21,1/6° und D22/11°, sind für die Bearbeitung von Mineralwerkstoffen geeignet.
Was bedeutet der Winkel 6° oder 11° beim Anlaufkugellager?
Die Anlauffläche dieser Kugellager ist um 6° bzw. 11° abgeschrägt. Diese Varianten gehören zu speziellen Beckenfräsern und Bündigfräsern mit Kugellager unten und dürfen nur dort eingesetzt werden.
Wie wird das Anlaufkugellager am Fräser gewechselt?
Je nach Variante erfolgt der Wechsel über eine Innensechskant-Schraube, eine M6-Mutter, eine Linsenschraube oder bei den OFK-Lagern über eine integrierte Spannschraube. Der entsprechende Lieferumfang ist in der Übersichtstabelle vermerkt.
Sind die Anlaufkugellager BG BAU förderfähig?
Nein, das Festool Anlaufkugellager ist nicht über die BG BAU förderfähig.
Jetzt das passende Festool Anlaufkugellager für den jeweiligen Fräser online bestellen.
