Festool Abrundfräser HW mit Hartmetallschneiden zum Profilieren und Abrunden von Kanten
- Hartmetallbestückte Abrundfräser für saubere Radien an Kanten und Profilen
- 20 Ausführungen mit Radius von R 1 mm bis R 25 mm und Fräser-Ø von 16,7 bis 63 mm
- Drei Bauarten: mit Schaft S8/S12 und Anlaufkugellager, OFK-Variante mit/ohne Kugellager sowie Hohlwellen-Fräser für OFK 500
- Ein- oder zweischneidige Ausführung (Z1 oder Z2) je nach Anwendung
- Schnelle Kugellagerbefestigung über Schraube für effizienten Werkzeugwechsel
- Passend für Festool Oberfräsen OF 900 bis OF 2200, MFK 700, OFK 500 und OFK 700
Produktbeschreibung
Der Festool Abrundfräser HW ist ein hartmetallbestücktes Fräswerkzeug zum Profilieren und Abrunden von Kanten in Massivholz, Plattenwerkstoffen und Kunststoffumleimern. Die zweischneidigen Varianten (Z2) sorgen für eine hohe Standzeit, während die einschneidigen Ausführungen (Z1) durch die reduzierte Hitzeentwicklung Brandspuren beim Fräsen quer zur Faser vermindern.

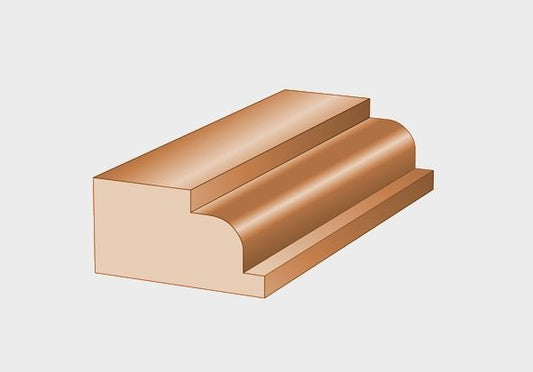

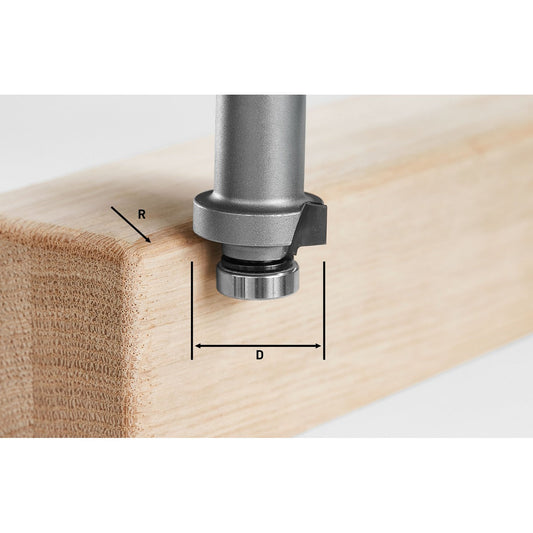

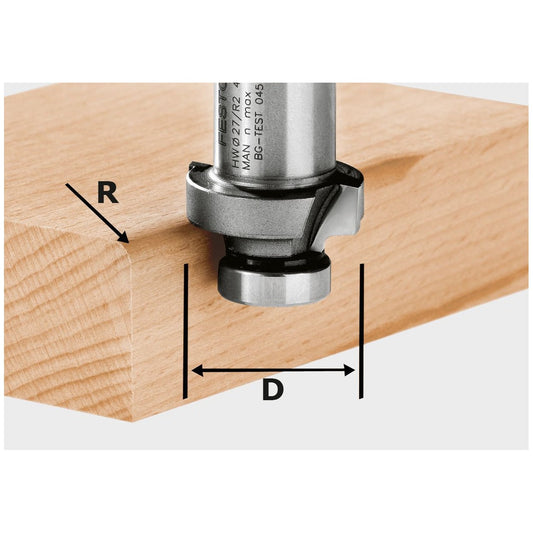

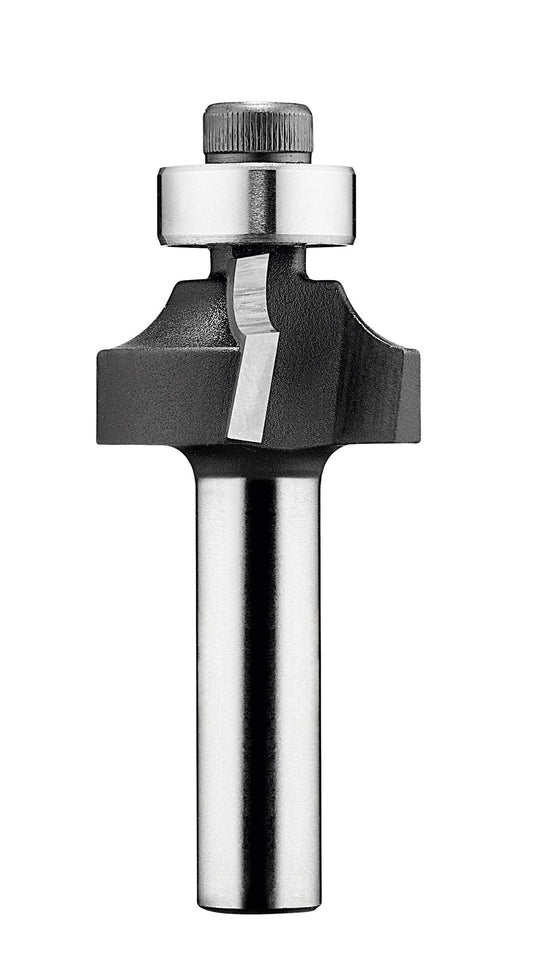

Innerhalb der Produktreihe gibt es drei klar unterscheidbare Bauarten. Die Modelle mit Schaft S8 oder S12 und Anlaufkugellager (Bezeichnung KL) eignen sich für den klassischen Einsatz auf Oberfräsen wie OF 1010, OF 1400, OF 2200 oder der Modul-Kantenfräse MFK 700. Sie lassen sich mit dem Kugellager Ø 12,7 mm zum Abrunden und mit dem Kugellager Ø 9,5 mm zum Stabfräsen verwenden.

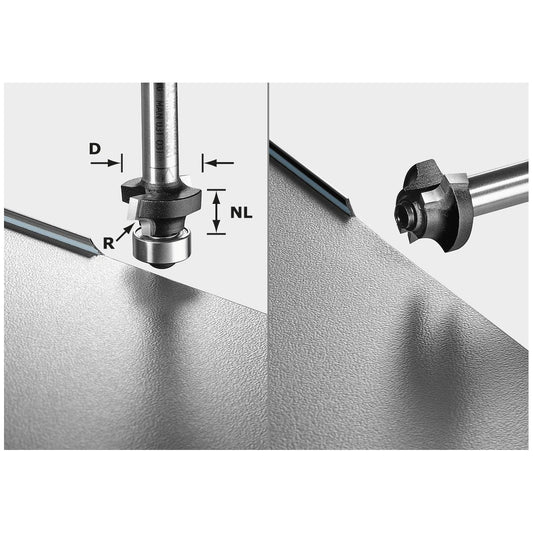

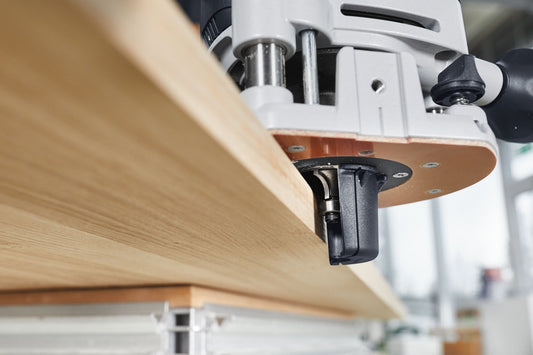

Die OFK-Varianten mit Schaft S8 (D20-KL und D22-KL) verfügen über eine optimierte Kugellagerbefestigung und können wahlweise mit 12,7 mm Anlaufkugellager oder ohne Kugellager als reine Kantenfräser für 2 mm bzw. 3 mm Kanten mit 10° Auslaufübergang eingesetzt werden. Die Hohlwellen-Fräser für die Kantenfräse OFK 500 sitzen direkt auf der Spindel, was eine hohe Rundlaufgenauigkeit und ein sauberes Fräsbild ergibt. An der Frässchneide geht der Radius zum Schutz der Oberfläche in einen 5°-Auslauf über, die flächenbündige Kugellagerbefestigung erlaubt das Fräsen im Falz oder vom Plattenstapel.
Technische Daten
| Produktname |
Festool Abrundfräser HW |
| Produkttyp |
Verbrauchsmaterial, Fräswerkzeug |
| Werkstoff Schneide |
Hartmetall (HW) |
| Schaft-Ø |
8 mm oder 12 mm (variantenabhängig) |
| Fräser-Ø |
16,7 bis 63 mm (variantenabhängig) |
| Radius |
R 1 bis R 25 mm (variantenabhängig) |
| Schneidenzahl |
Z1 oder Z2 (variantenabhängig) |
| Packungsinhalt |
1 Stück |
| Passende Maschinen |
OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200, MFK 700, MFKC 700, OFK 500, OFKC 500, OFK 700 |
Verfügbare Ausführungen im Überblick
| Artikel |
Fräser-Ø |
Radius |
Schaft |
Schneiden |
Bauart |
Maschine |
| HW S8 D16,7/R2 KL |
16,7 mm |
R 2 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200, MFK 700 |
| HW S8 D19,1/R3 KL |
19,1 mm |
R 3 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200, MFK 700 |
| S8 HW R2 D20-KL OFK |
20 mm |
R 2 mm |
S8 |
Z2 |
mit/ohne Kugellager, OFK |
OF 1010, OFK 700, MFK 700 |
| HW S8 D20,7/R4 KL |
20,7 mm |
R 4 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200, MFK 700 |
| S8 HW R3 D22-KL OFK |
22 mm |
R 3 mm |
S8 |
Z2 |
mit/ohne Kugellager, OFK |
OF 1010, OFK 700, MFK 700 |
| HW S8 D22,7/R5 KL |
22,7 mm |
R 5 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200, MFK 700 |
| HW S8 D25,5/R6,35 KL |
25,5 mm |
R 6,35 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200, MFK 700 |
| HW R1-OFK 500 Z1 |
27 mm |
R 1 mm |
|
Z1 |
Hohlwelle, ohne Kugellager |
OFK 500, OFKC 500 |
| HW R2-OFK 500 |
27 mm |
R 2 mm |
|
Z2 |
Hohlwelle, ohne Kugellager |
OFK 500, OFKC 500 |
| HW R2-OFK 500 Z1 |
27 mm |
R 2 mm |
|
Z1 |
Hohlwelle, ohne Kugellager |
OFK 500, OFKC 500 |
| HW R3-OFK 500 |
27 mm |
R 3 mm |
|
Z2 |
Hohlwelle, ohne Kugellager |
OFK 500, OFKC 500 |
| HW R3-OFK 500 Z1 |
27 mm |
R 3 mm |
|
Z1 |
Hohlwelle, ohne Kugellager |
OFK 500, OFKC 500 |
| HW R4-OFK 500 |
27 mm |
R 4 mm |
|
Z2 |
Hohlwelle, ohne Kugellager |
OFK 500, OFKC 500 |
| HW R5-OFK 500 |
27 mm |
R 5 mm |
|
Z2 |
Hohlwelle, ohne Kugellager |
OFK 500, OFKC 500 |
| HW R6-OFK 500 |
27 mm |
R 6 mm |
|
Z2 |
Hohlwelle, ohne Kugellager |
OFK 500, OFKC 500 |
| HW S8 D28,7/R8 KL |
28,7 mm |
R 8 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200, MFK 700 |
| HW S8 D31,7/R9,5 KL |
31,7 mm |
R 9,5 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200, MFK 700 |
| HW S8 D38,1/R12,7 KL |
38,1 mm |
R 12,7 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200 |
| HW S8 D42,7/R15 KL |
42,7 mm |
R 15 mm |
S8 |
Z2 |
mit Anlaufkugellager |
OF 900 bis OF 2200 |
| HW S12 D63/32/R25 |
63 mm |
R 25 mm |
S12 |
Z2 |
mit Anlaufkugellager |
OF 1400, OF 2000, OF 2200 |
Wichtige Unterschiede zwischen den Ausführungen
Die Auswahl der passenden Variante hängt von Maschine, gewünschtem Radius und Werkstoff ab. Die S8-KL- und S12-KL-Fräser mit Anlaufkugellager sind die universellen Profil- und Abrundfräser für die Festool Oberfräsen OF 900 bis OF 2200 und teils MFK 700. Sie eignen sich zum Profilieren von Massivholz und Plattenwerkstoffen.
Die OFK-Varianten (D20-KL und D22-KL) sind speziell als Kantenfräser für 2 mm bzw. 3 mm Kanten mit 10° Auslaufübergang konzipiert und können mit oder ohne 12,7 mm Anlaufkugellager genutzt werden.
Die Hohlwellen-Fräser für die OFK 500 sitzen direkt auf der Spindel und sind nur mit OFK 500 und OFKC 500 kompatibel. Die Z1-Ausführungen (R1, R2, R3 für OFK 500) sind einschneidig, eignen sich für filigrane Arbeiten und vermindern Brandspuren beim Fräsen quer zur Faser. Die Z2-Ausführungen sind zweischneidig und bieten eine höhere Standzeit.
Anwendungsbereiche
- Profilieren von Massivholz und Plattenwerkstoffen
- Abrunden von Massivholzkanten
- Abrunden von Kunststoff- und Massivholzumleimern
- Kantenfräsen mit definiertem Radius und sauberem Auslauf
- Filigrane, kleinteilige Arbeiten an Kanten (Z1-Varianten)
- Herstellung von Konterprofilen in Kombination mit passendem Hohlkehlfräser
Vorteile auf einen Blick
- Hartmetallschneiden für lange Standzeit und sauberes Fräsbild
- Breites Radius-Spektrum von R 1 mm bis R 25 mm
- Auswahl zwischen Z1 (geringere Hitzeentwicklung) und Z2 (höhere Standzeit)
- Optimierte Kugellagerbefestigung über Schraube für schnellen Wechsel
- OFK-500-Hohlwellenfräser mit hoher Rundlaufgenauigkeit direkt auf der Spindel
- Variantenvielfalt für nahezu jede Festool Oberfräse und Kantenfräse
Häufige Fragen (FAQ)
Welche Festool Maschinen passen zu den Abrundfräsern HW?
Die S8-KL-Varianten passen auf OF 900, OF 1000, OF 1010, OF 1010 R, OF 1400, OF 2000, OF 2200 sowie auf MFK 700 und MFKC 700. Die S12-Variante D63/R25 ist für OF 1400, OF 2000 und OF 2200 ausgelegt. Die OFK-Varianten passen auf OF 1010, OFK 700, MFK 700 und MFKC 700. Die Hohlwellen-Fräser sind ausschließlich für OFK 500 und OFKC 500 vorgesehen.
Worin unterscheiden sich Z1- und Z2-Fräser?
Z1 steht für einschneidig, Z2 für zweischneidig. Einschneidige Fräser erzeugen weniger Hitze und vermindern Brandspuren beim Fräsen quer zur Faser, ideal für filigrane Arbeiten. Zweischneidige Fräser bieten dank der beiden Hartmetallschneiden eine höhere Standzeit.
Können die Fräser mit unterschiedlichen Kugellagern eingesetzt werden?
Ja, bei den S8-KL- und S12-KL-Varianten lassen sich verschiedene Anlaufkugellager-Durchmesser einsetzen, wodurch unterschiedliche Profile entstehen. Das Kugellager Ø 12,7 mm wird zum Abrunden genutzt, das Kugellager Ø 9,5 mm zum Stabfräsen. Die OFK-Varianten lassen sich mit 12,7 mm Anlaufkugellager oder ohne Kugellager verwenden.
Eignen sich die Abrundfräser auch für Kunststoff?
Die OFK-Varianten und die Hohlwellen-Fräser für OFK 500 sind sowohl für Kunststoff- als auch für Massivholzkanten geeignet. Die universellen S8-KL- und S12-KL-Fräser sind primär für Massivholz und Plattenwerkstoffe ausgewiesen.
Wie wird das Kugellager gewechselt?
Die Kugellagerbefestigung erfolgt über eine Schraube. Das ermöglicht ein schnelles und effizientes Wechseln des Anlaufkugellagers, ohne Spezialwerkzeug.
